Beschreibung
Die Reflex Anschlussgruppe AG 1" ist für die fachgerechte Montage und Wartung von Membrandruckausdehnungsgefäßen in Heizungs-, Kühlwasser- und Wasserversorgungssystemen für Nicht-Trinkwasser konzipiert. Sie eignet sich besonders für stehende Membrandruckausdehnungsgefäße mit flachdichtendem Gewindenippelanschluss, wie die Modelle Reflex N, G, S oder Refix DE, DC.

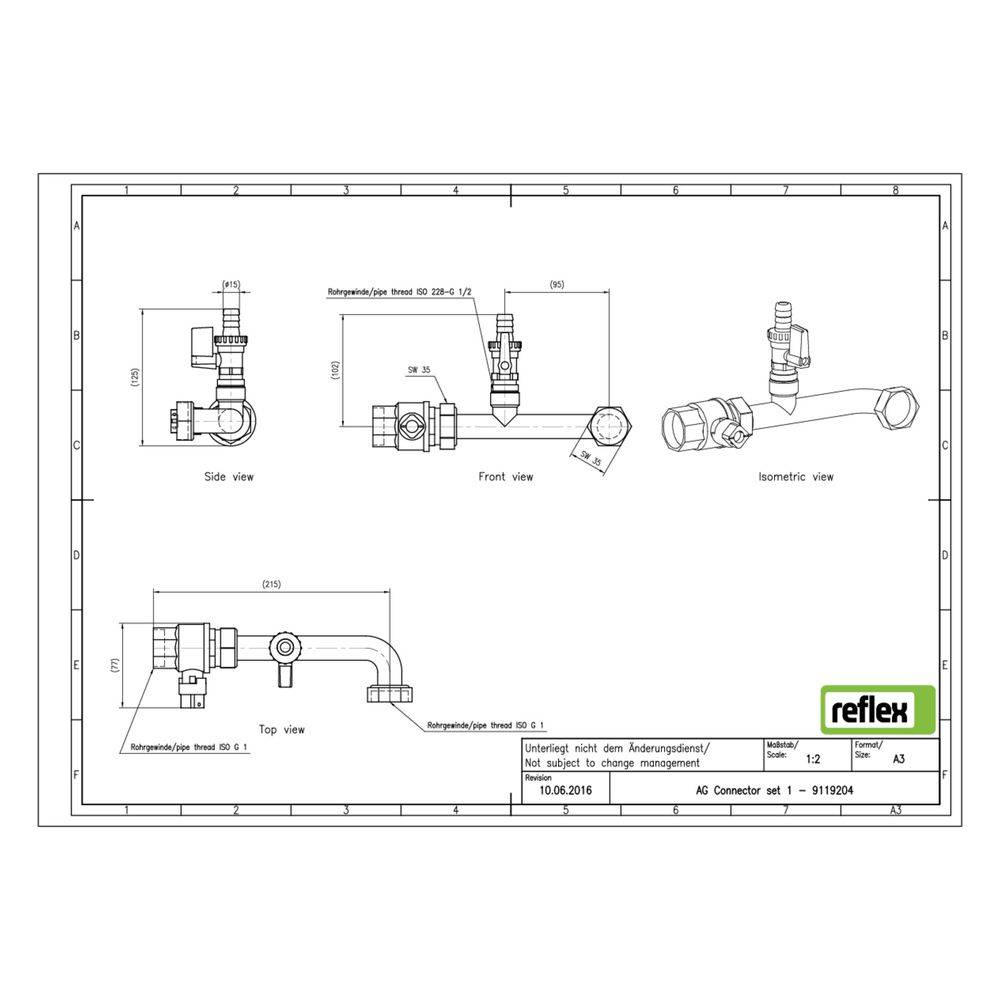

Wie ist die Reflex Anschlussgruppe AG 1" aufgebaut?Die Anschlussgruppe besteht aus einem Rohranschlussstück mit flachdichtender Gefäßanschlussverschraubung, einem Füll- und Entleerungskugelhahn mit G 1/2" Anschluss sowie einem Kappenkugelhahn mit gesicherter Absperrung gemäß DIN EN 12828. Diese Komponenten ermöglichen eine einfache und sichere Verbindung zum Ausdehnungsgefäß und eine zuverlässige Absperrung für Wartungsarbeiten.
Für welche Anwendungen ist die Anschlussgruppe geeignet?Die Anschlussgruppe ist für den Einsatz in Heizungs-, Kühlwasser- und Wasserversorgungssystemen vorgesehen, die Nicht-Trinkwasser führen. Sie ist besonders geeignet für stehende Membrandruckausdehnungsgefäße mit flachdichtendem Gewindenippelanschluss. Die Verwendung ist auf den bestimmungsgemäßen Zweck beschränkt, um die Funktionalität und Sicherheit der Anlage sicherzustellen.
Welche technischen Eigenschaften hat die Anschlussgruppe?Die Anschlussgruppe ist für einen maximalen Betriebsüberdruck von 10 bar ausgelegt und kann bei Betriebstemperaturen bis zu 100 °C eingesetzt werden. Der Anschluss erfolgt über ein Rohr mit einem Außendurchmesser von 25,40 mm und einem Innengewinde R 1". Das Gewicht beträgt 0,85 kg. Die rechtwinklige Ausführung unterstützt eine platzsparende Installation. Die Absperrung ist nicht plombierbar.
Technische Daten
Typ: AG 1"
Betriebstemperatur: bis 100 °C
Maximaler Betriebsüberdruck: 10 bar
Anschluss WBI: R 1"
Rohraußendurchmesser Anschluss 1: 25,40 mm
Gewicht: 0,85 kg
Rechtwinklige Ausführung: ja
Plombierbar: nein
Die Reflex Anschlussgruppe AG 1" bietet eine zuverlässige und sichere Lösung für die Montage und Wartung von Membrandruckausdehnungsgefäßen in verschiedenen Haustechniksystemen. Mit ihrer robusten Bauweise und den technischen Eigenschaften wie einem Betriebsdruck von 10 bar und einer Betriebstemperatur von bis zu 100 °C unterstützt sie eine effiziente und sichere Installation.
