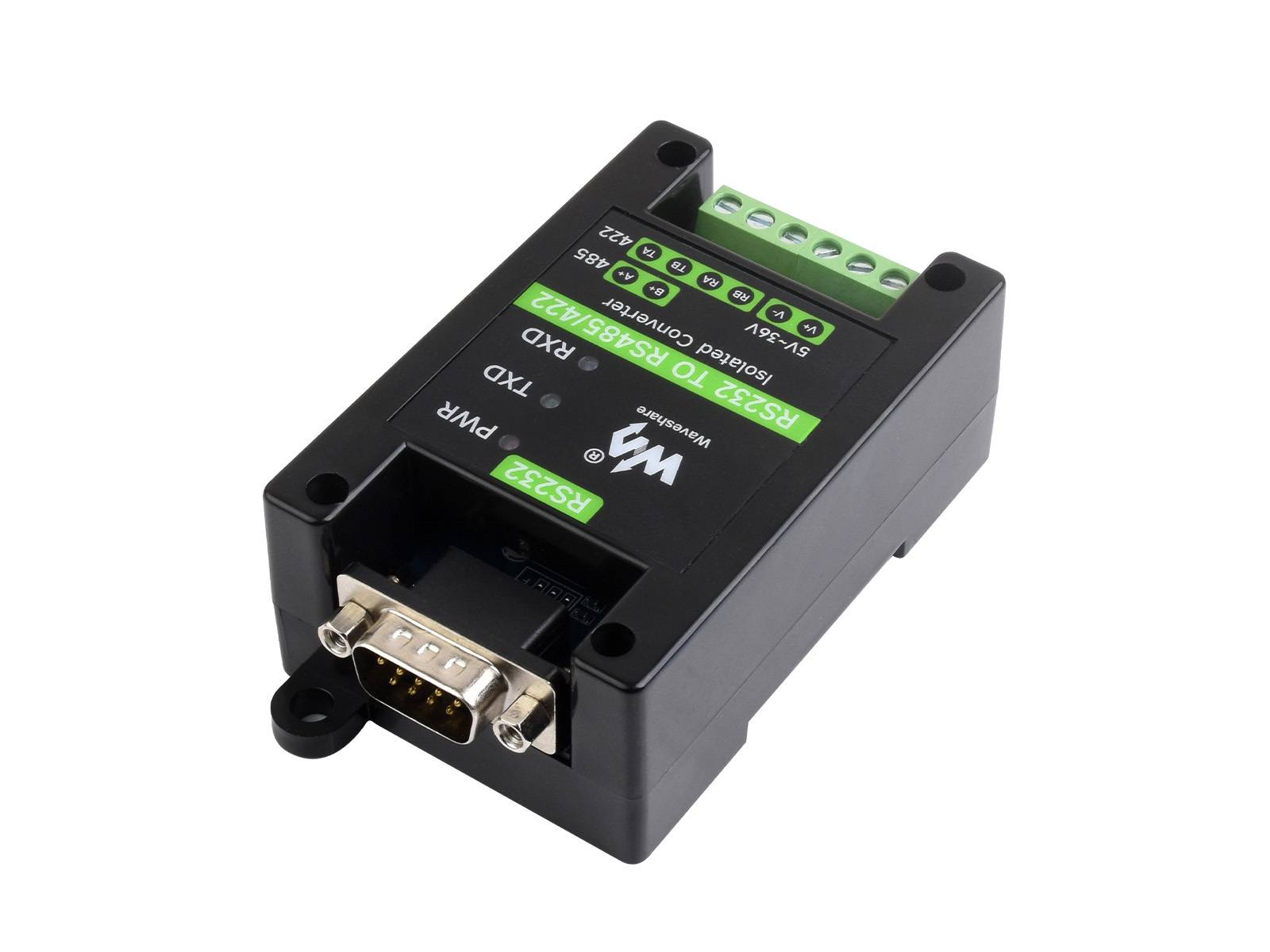

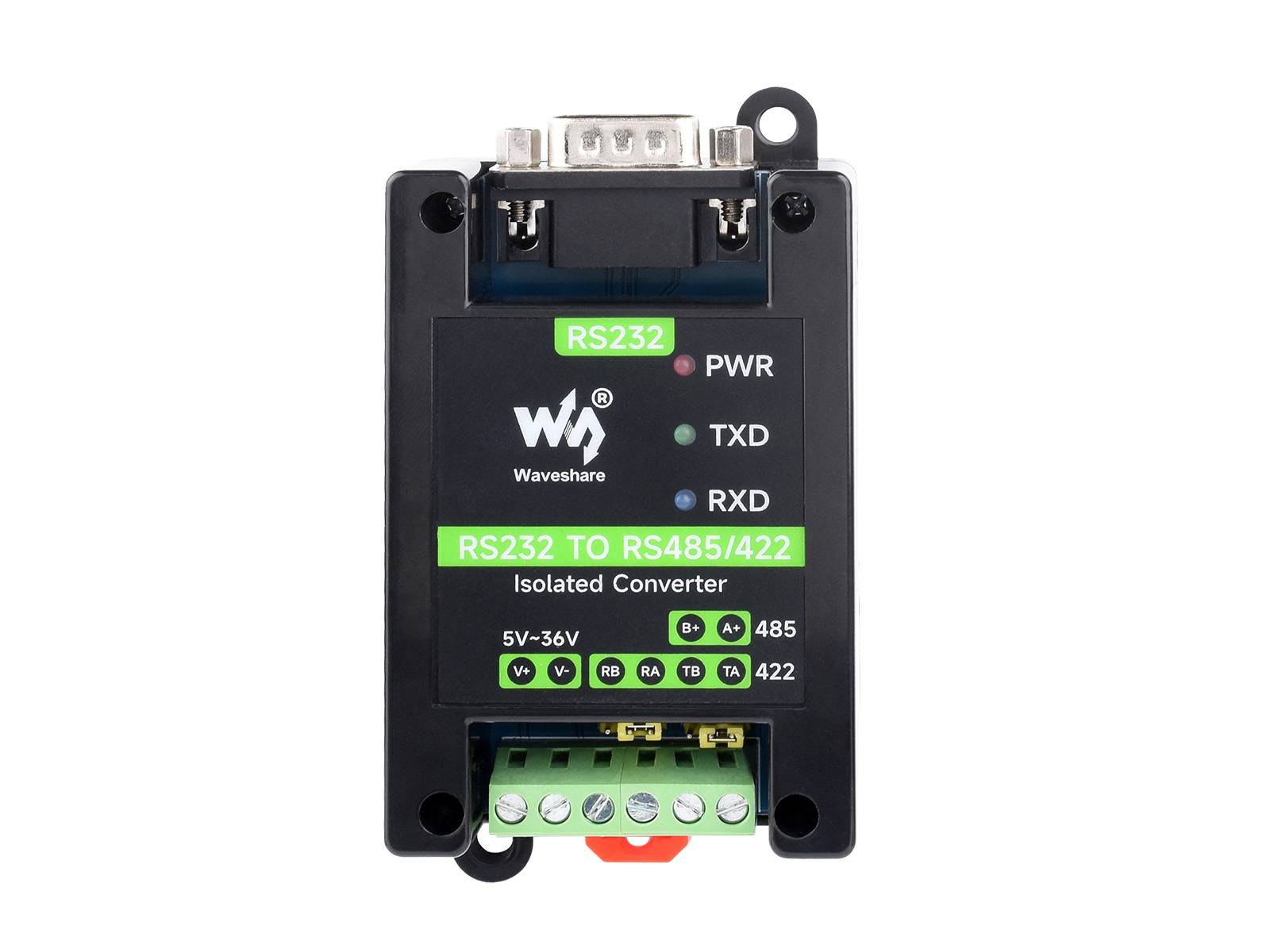

WaveShare RS232 To RS485/422 Active Digital isolated Converter RS232 Male Port

Überblick

WaveShare RS232 To RS485/422 Active Digital isolated Converter RS232 Male Port

Beschreibung

Aktiver digitaler isolierter RS232-zu-RS485/422-Konverter, Onboard-Original-SP3232EEN- und SP485EEN-Chips, Optionen für RS232 DB9-Stecker/Buchse.

Verwendet die Chiplösung SP3232EEN und SP485EEN, bietet stabile Kommunikation mit integrierter galvanischer Trennung, Blitzschutz und antielektrostatischem Schutz usw. und ist eine ideale Wahl für industrielle Steuerungsgeräte und/oder Anwendungen mit hohen Kommunikationsanforderungen.

Versionsoptionen

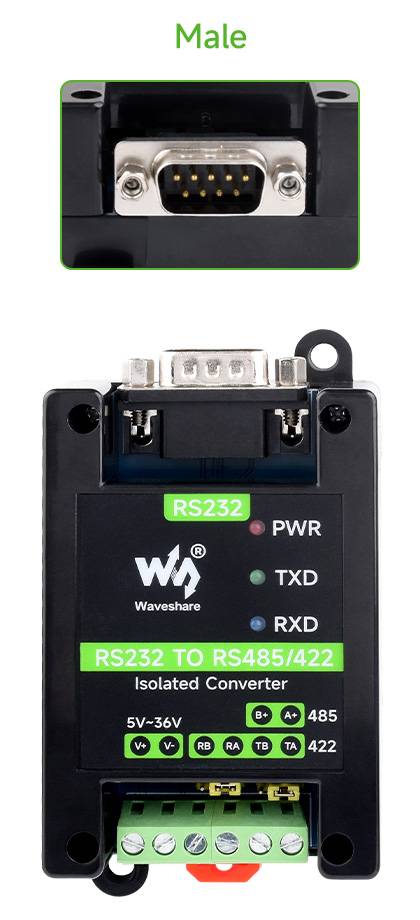

• RS232 ZU RS485/422: RS232 DB9-Steckeranschluss
• RS232 ZU RS485/422 (F): RS232 DB9-Buchse

Spezifikationen

• PRODUKTTYP: Aktiver digitaler isolierter RS232-zu-RS485/422-Seriellkonverter
• STROMVERSORGUNGSSCHNITTSTELLE:
  • Stromversorgung: 5~36 V DC
  • Schutz: Rücklaufsperre
• Baudrate: 300–921.600 Bit/s (300–115.200 Bit/s werden für zuverlässige Kommunikation über große Entfernungen empfohlen)
• Geräteanschluss: RS232, RS485/422
• RS232
  • Anschluss: DB9 männlich/weiblich
  • Übertragungsentfernung: ca. 15 m
  • Übertragungsmodus: Punkt-zu-Punkt
• RS485/422
  • Anschluss: Schraubklemme
  • Richtungssteuerung: Hardware-Automatiksteuerung
  • Schutz: 600 W blitzfest und überspannungsunterdrückend, 15 kV ESD-Schutz
  • Abschlusswiderstand: 120 R, über Schalter aktiviert/deaktiviert
  • Übertragungsentfernung: ca. 1,2 km
  • Übertragungsmodus: Punkt-zu-Multipunkte (bis zu 32 Knoten, es wird empfohlen, Repeater für 16 Knoten oder mehr zu verwenden)

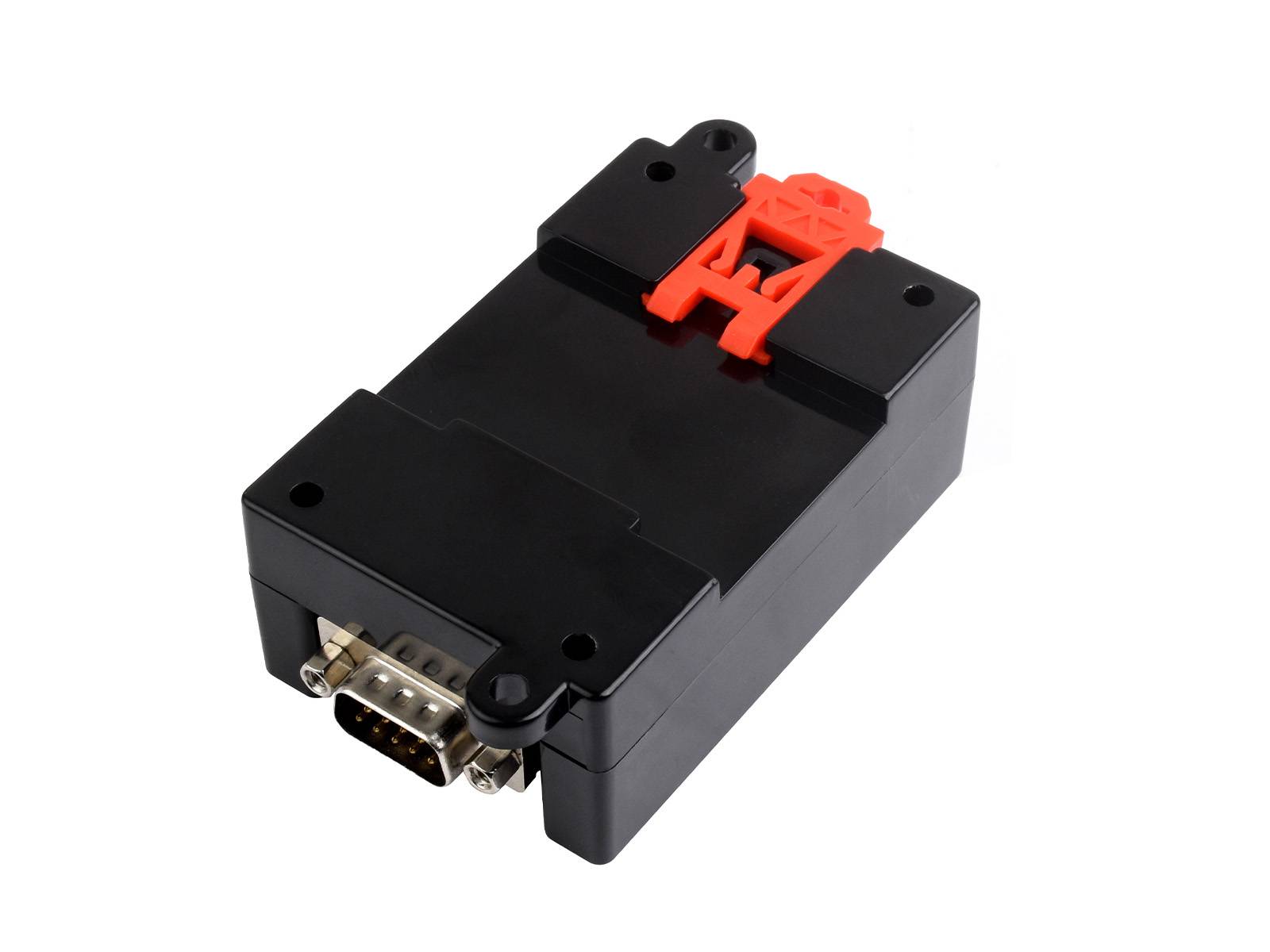

• Gehäuse: Schienenmontierbares ABS-Gehäuse, geeignet für 35-mm-DIN-Schiene
• Abmessungen: 81,9 x 54,0 x 32,0 mm

WIKI:www.waveshare.com/wiki/RS232_TO_RS485/422

Lieferumfang

• RS232 ZU RS485/422 x1
• Schraubendreher x1
