Überblick
Passiver Kaskadierbaustein 9 in 8
9 Eingänge, 9 Ausgänge
8 Ausgänge zu SAT-Empfänger
Rückkanal 5 - 65 MHz

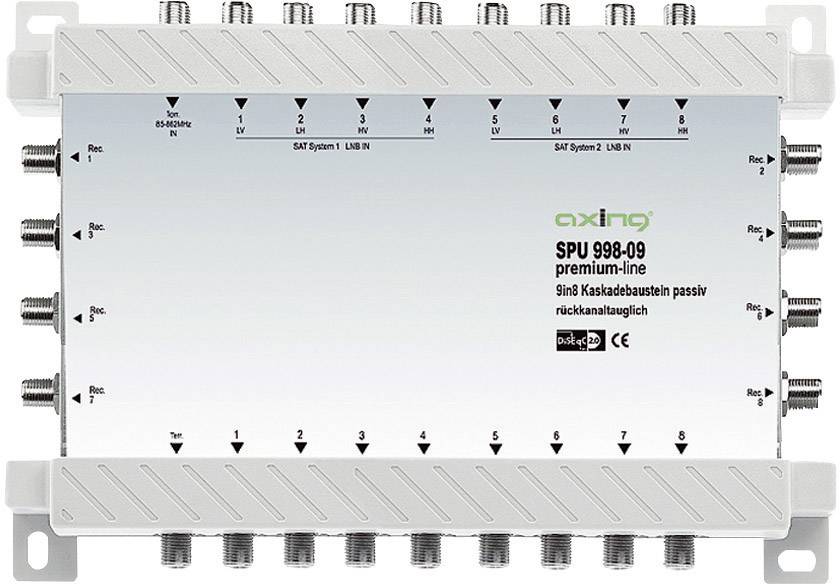

Axing SPU 998-09 SAT Multischalter Kaskade Eingänge (Multischalter): 9 (8 SAT/1 terrestrisch) Teilnehmer-Anzahl: 8
Ausverkauft
Ausverkauft
Produktbeschreibung
Beschreibung
Mit dieser Erweiterungskaskade können Sie Ihre bestehende SAT-Anlage für bis zu 8 Teilnehmer erweitern und Ihren vorhandenen Multischalter weiter verwenden. Dieser Baustein wird einfach zwischen LNB und Multischalter verbunden.

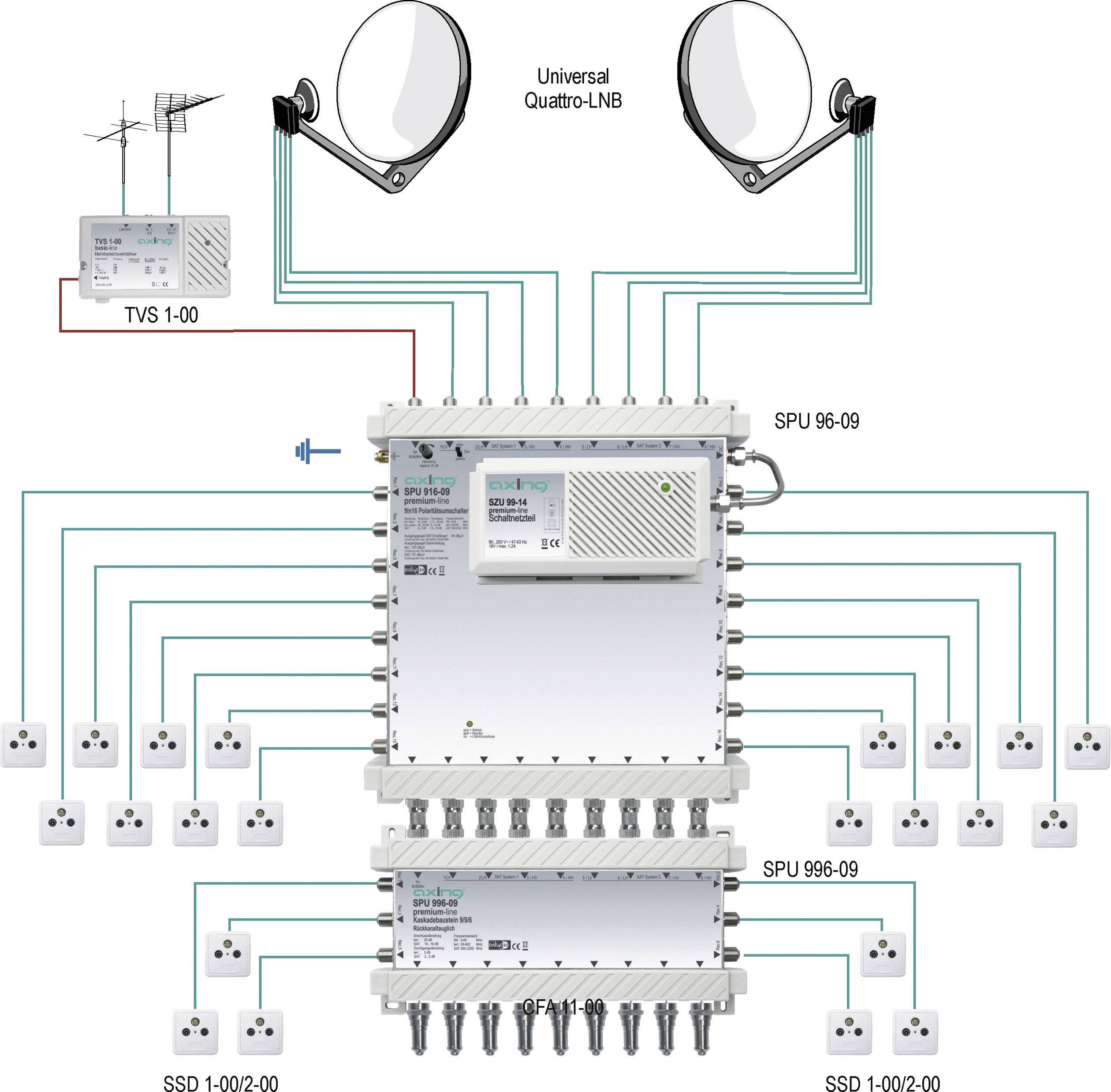

Mit den Kaskadebausteinen können 8 SAT-ZF-Polarisationsebenen inklusive terrestrischer Signale (z.B. UKW-Radio) auf mehrere SAT-Receiver verteilt werden. SPU 996-09 = 6 Receiver, SPU 998-09 = 8 Receiver, SPU 9912-09 = 12 Receiver und SPU 9918-09 = 18 Receiver. Für ein Kaskadesystem mit den Kaskadebausteinen SPU 996-09, SPU 998-09, SPU 9912-09 oder SPU 9918-09 benötigen Sie einen der Polaritätsumschalter SPU 96-09, 910-09 oder 916-09. Beachten Sie bei der Inbetriebnahme des Polaritätsumschalters dessen Betriebsanleitung.
Verbinden Sie die Ausgänge der Polaritätsumschalter mit den Eingängen der Kaskadebausteine. Verwenden Sie F/F-Quickfix-Adapter (nicht im Lieferumfang enthalten), damit können Sie die Geräte einfach aufeinander stecken.

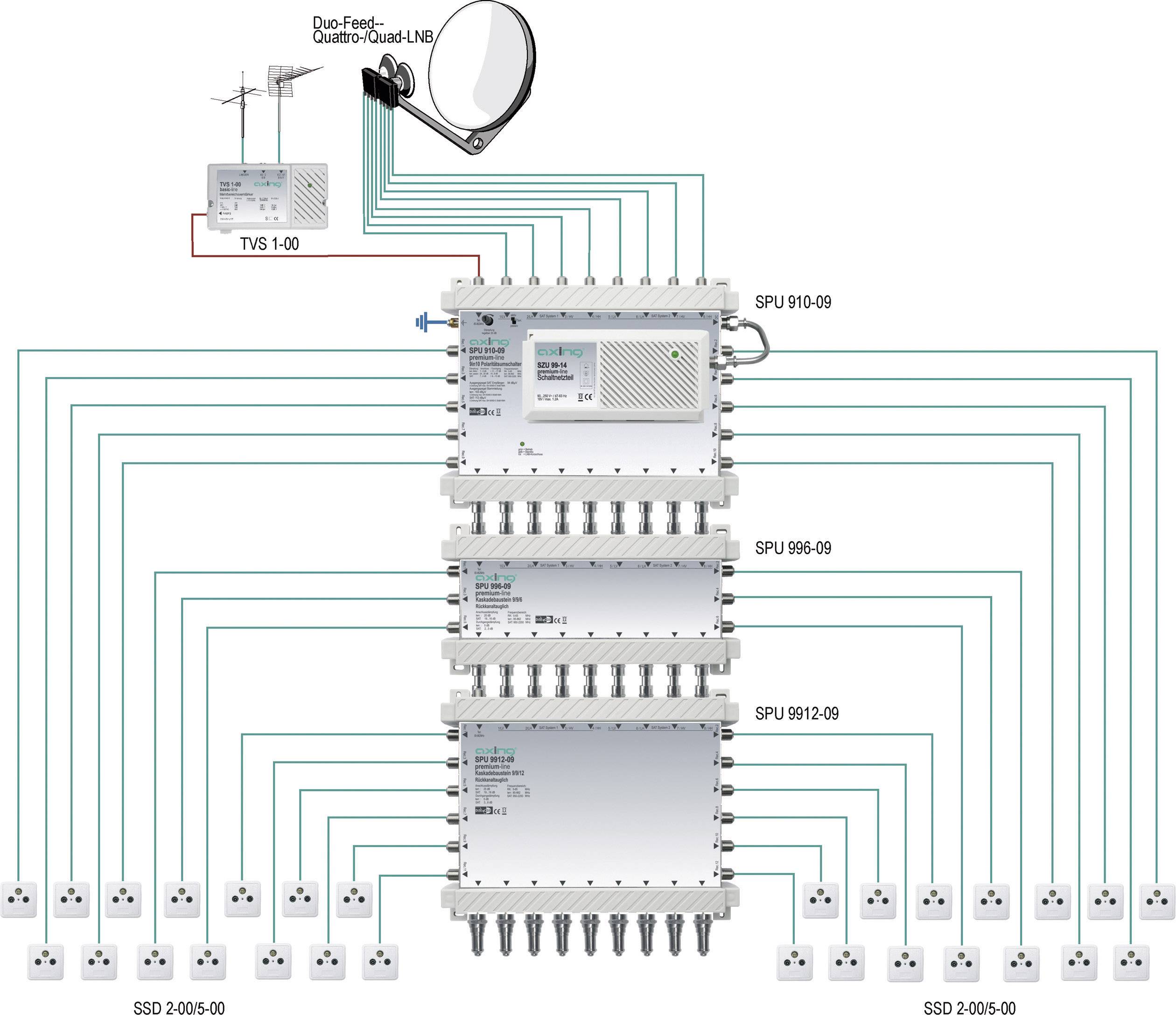

Wenn Sie mehrere Kaskadebausteine verwenden, schließen Sie die Ausgänge des Kaskadebausteins an den Eingängen eines weiteren Kaskadebausteins an usw. Hinweis: Abhängig vom Anlagenaufbau (Pegelverlusten), sind beim Einsatz mehrerer Kaskadebausteine weitere Polaritätsumschalter zur Verstärkung der Durchgangssignale nötig.
Schließen Sie die Ausgänge des letzten Kaskadebausteins mit den beim Polaritätsumschalter beiliegenden Abschlusswiderständen ab.
Verbinden Sie die seitlichen Teilnehmerausgänge mit den Antennensteck-dosen. Verwenden Sie für alle HF-Verbindungen hochgeschirmte Koaxialkabel mit F-Anschlusssteckern.
