Multischalter Axing Spu 916-09

Überblick

Eingänge 8x SAT ; 1x Terr.
16 Ausgänge für SAT-Receiver
rückkanaltauglich 5 - 65 MHz (passiv)
Schaltnetzteil absetzbar

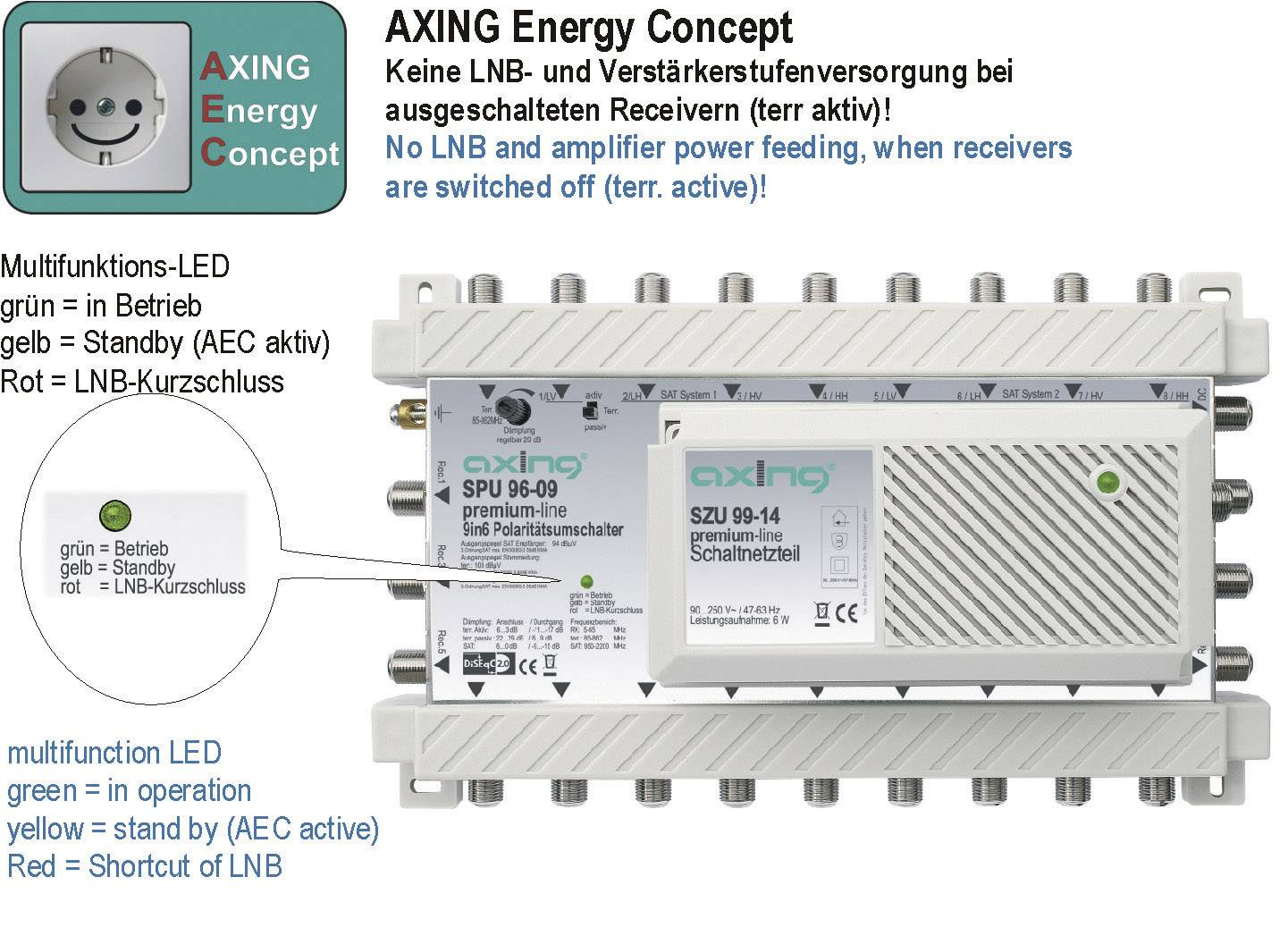

Multifunktions LED
Für Quattro- und Quad-LNB geeignet
HDTV- und 3D-tauglich
AEC (AXING Energy Concept)

Beschreibung

Multischalter mit 9 Eingängen (8 x SAT, 1 x terr.) für die Signalverteilung an bis zu 16 Teilnehmer.
Die Geräte sind für den Einsatz zum Verstärken sowie Verteilen von Satellitensignalen im Haus geeignet.

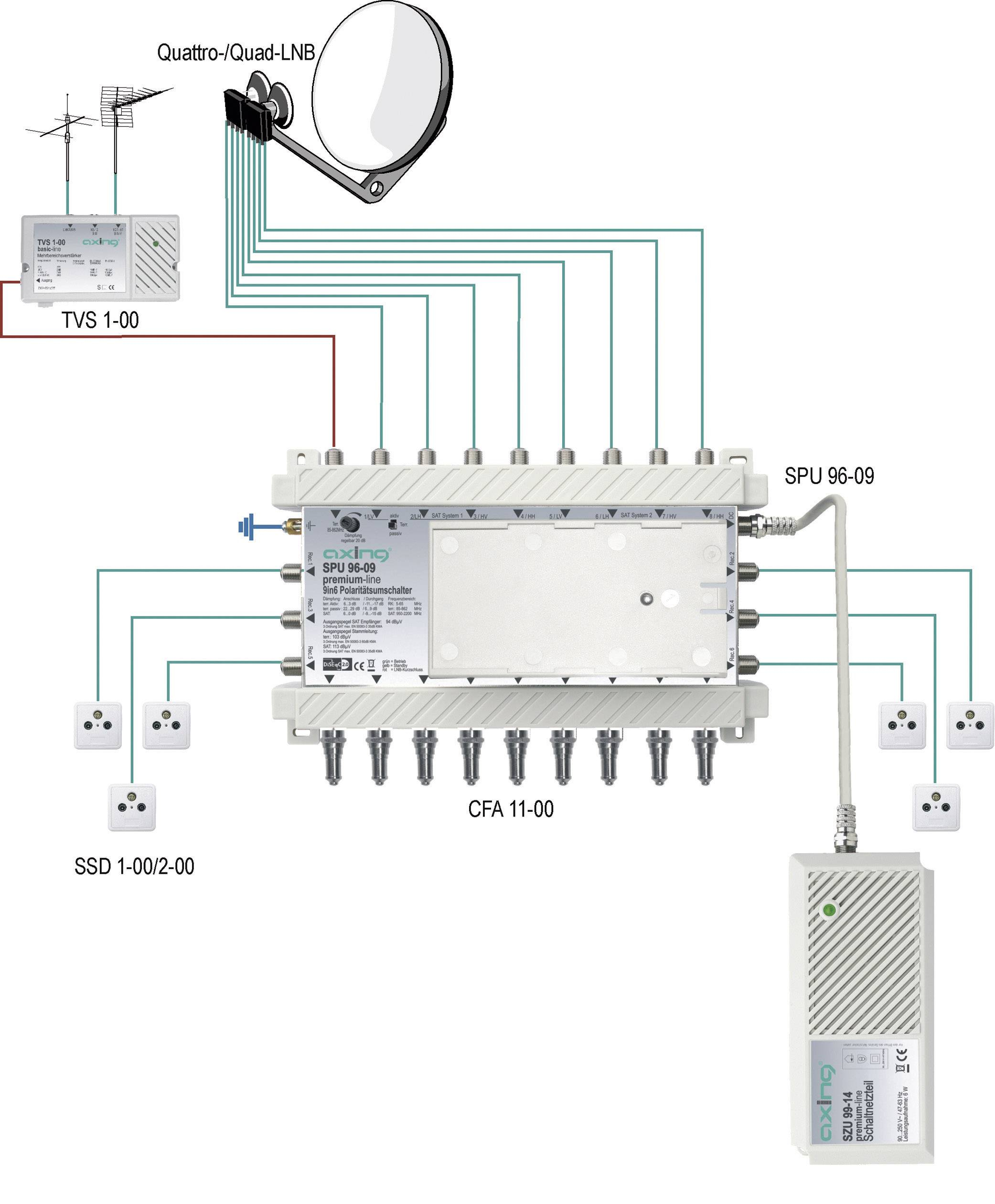

Die Abbildung zeigt ein Anwendungsbeispiel für die Verteilung von 8 SAT-ZF-Polarisationsebenen inklusive terrestrischer Signale (z.B. UKW-Radio)
Die Polaritätsumschalter SPU 96-09, SPU 98-09, SPU 910-09 und SPU 916-09 können mit den Kaskadebausteinen SPU 996-09, SPU 998-09, SPU 9912-09 und SPU 9918-09 erweitert werden.
Verbinden Sie die Ausgänge der Polaritätsumschalter mit den Eingängen der Kaskadebausteine. Verwenden Sie dazu z.B. F/F-Quickfix-Adapter (nicht im Lieferumfang enthalten). Schließen Sie die Ausgänge des letzten Kaskadebausteins mit den beiliegenden Abschlusswiderständen.

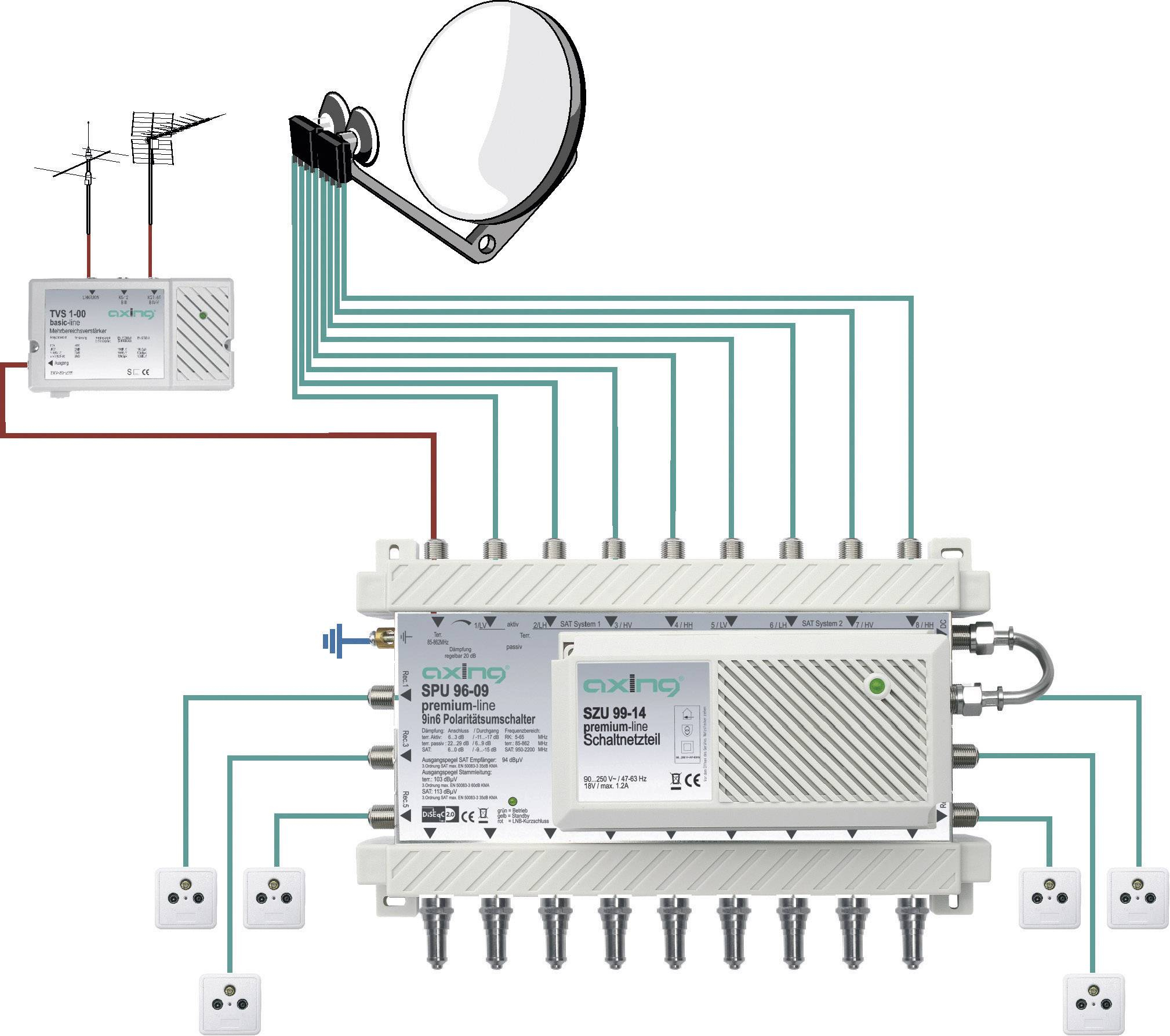

Wenn sich in der Nähe des Multischalters keine Netzsteckdose befindet, kann das Netzteil des Polaritästumschalters abgesetzt und der Polaritätsumschalter über ein entsprechend langes Koaxkabel versorgt werden (max. 10 m lang).

Lieferumfang

Multischalter + Netzteil + Anleitung.

Stichwörter

Axing , SPU 916-09

Technische Daten

Downloads zum Produkt

Anleitung (Version 1)

Datenblatt (Version 1)
