Produktbeschreibung

Überblick

Schwarzes Aluminium-Gehäuse
Für Intel® Core™ i3 / i5 / i7 Prozessoren der 2. Generation mit 1155 Sockel
Intel HD Grafikfunktion mit DVI- und HDMI-Anschluss

Beschreibung

Das Shuttle XPC Barebone SZ68R5 basiert auf Intels Z68 Chipsatz, der die Vorteile des P67 Chipsatzes (System-Tuning) und H67 (visuelle Vorteile) kombiniert und zusätzlich die Intel® Smart
Response Technologie ("SSD Caching") unterstützt, wobei ein SSDLaufwerk zur Beschleunigung der Festplatte eingesetzt wird. Neu ist auch die Unterstützung einer mSATA SSD im Mini-PCIe-Format. Trotz der geringen Abmessungen des SZ68R5 muss man nicht auf PCIExpress-Steckplatz, vier DDR3-Speichersockel, HDMI/DVI-I-Schnittstellen, SATA 6G, USB 3.0, Gigabit-LAN, 8-Kanal-Audio mit S/PDIFAusgang und External Serial-ATA verzichten. Die Stromversorgung übernimmt ein 80-PLUS-zertifiziertes Netzteil mit 500 Watt Leistung. Im SZ68R5 kommt ein effektives Heatpipe-Kühlsystem zum Einsatz. Dieser Mini-PC ist puristisch, elegant, kompakt und besonders leistungsfähig - ein Statussymbol für den Schreibtisch.

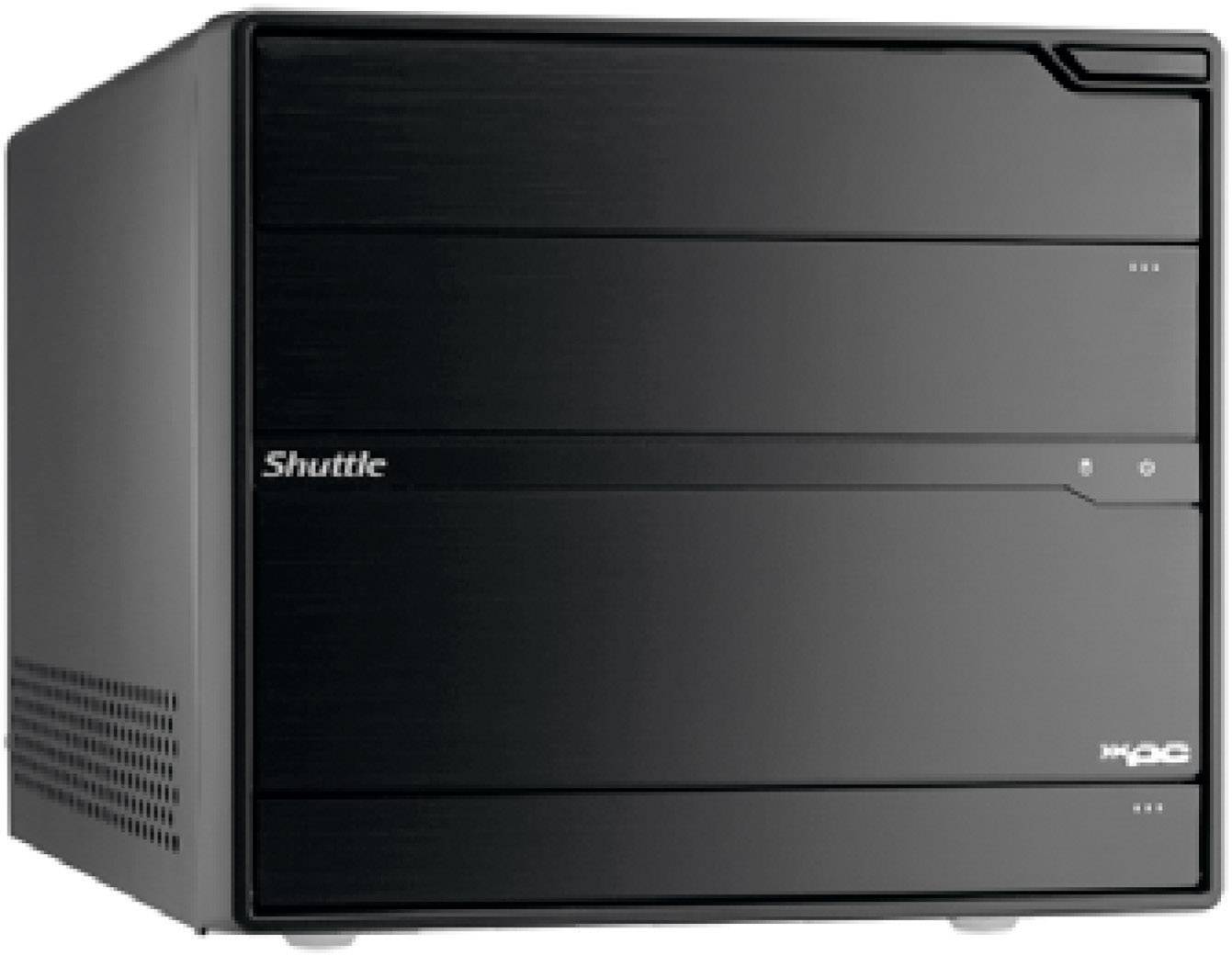

Das R5-Gehäusedesign: dezent stilvoll und modern
R5 ist das neue Gehäusedesign für die mittlere und obere Leistungsklasse von Shuttle XPCs der neuesten Generation. In diesem Gehäuse verwirklicht sich eine gelungene Kombination aus Stil,
Integration und Ästhetik. Die Verwendung von Aluminium für die Gehäuseteile machen es leicht und stabil. Die gebürstete Oberfläche unterstreicht die Hochwertigkeit des Gerätes. Die Laufwerksschächte und Media-Anschlüsse werden elegant von Abdeckklappen verborgen, wenn sie nicht verwendet werden.

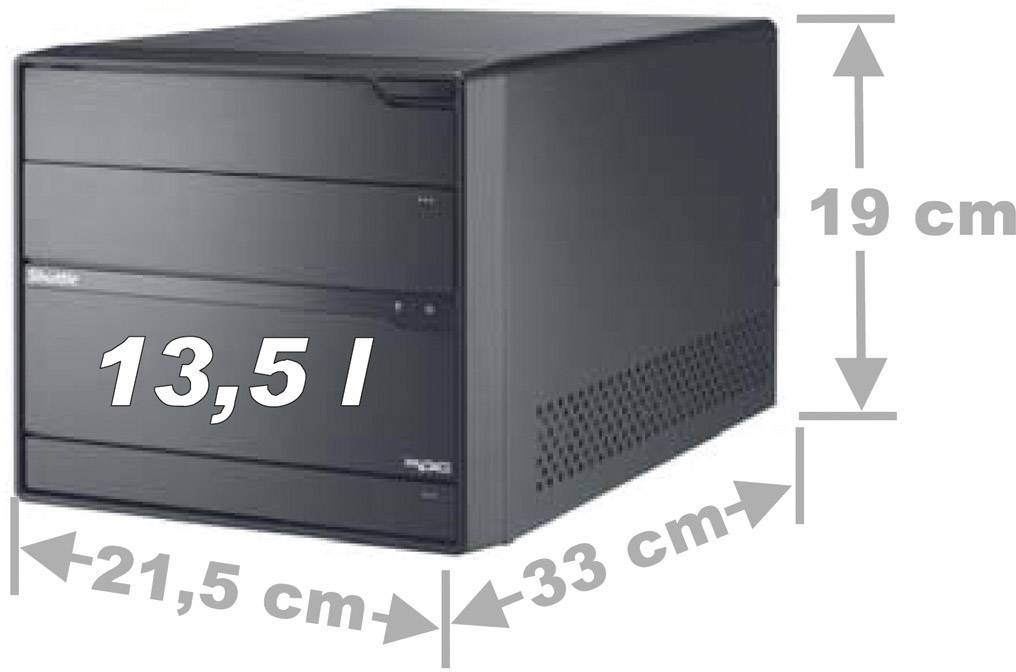

Geringe Abmessungen und einfach zu installieren
Shuttles XPCs im Würfelformat bieten die Leistungsfähigkeit von herkömmlichen Desktop-PCs bei nur einem Drittel des Volumens. Die benötigten Strom- und Datenkabel für die Laufwerke sind bereits in passender Länge konfektioniert im Gehäuse vorverlegt, so dass die Installation mit Hilfe der Kurzanleitung schnell und einfach durchgeführt werden kann – einbauen, anschließen, fertig.

Was bedeutet eigentlich “Barebone”?
Das Shuttle XPC Barebone SZ68R5 besteht aus einem stilvollen Gehäuse mit vormontiertem Mainboard, Netzteil und Kabeln. Trotz der geringen Abmessungen bietet es hervorragende Anschlussvielfalt, Funktionalität und Performance. Um ein komplettes PC-System zu erhalten, müssen nur noch wenige Standard-Komponenten entsprechend der eigenen Bedürfnisse installiert werden: Prozessor, Speicher, Laufwerke und optional eine zusätzliche Grafikkarte.

Unterstützt Intels 32nm Sandy Bridge Prozessoren
Sandy Bridge ist der Codename für Intels aktuelle 32nm-Prozessor-Architektur, die Anfang 2011 eingeführt wurde. Es ist die gravierendste Architektur-Änderung seit Pentium 4. Das Design beinhaltet bis zu vier CPU-Kerne, den Speicher-Controller, PCI-Express-Links und der integrierte Grafikprozessor (IGP). Diese neue Integrationsstufe führt zu höherer Performance, niedrigerem Energieverbrauch und kleineren Chip-Abmessungen. Der IGP kann H.264 HD-Videos encodieren und dekodieren und ist insgesamt deutlich schneller geworden. Der L3-Cache hört nun auf den Namen Last Level Cache (LLC), da dieser via mächtigem Ringbus direkt mit Grafikeinheit und CPU-Kernen verbunden ist und mit CPU-Frequenz taktet.

Die zweite Generation der Intel Core Prozessor-Familie
Im Vergleich zur vorherigen CPU-Generation "Nehalem" mit 1156 Kontakten, folgt die neue Sockel-1155-Version "Sandy Bridge" zwar dem gleichen Namensschema (Core i7, Core i5, Core i3, Pentium und Celeron), aber sie sind nicht auf- oder abwärtskompatibel zueinander. Detailierte Informationen über kompatible Prozessoren finden Sie in der Support-Liste unter global.shuttle.com.

Overclocking mit Prozessoren der K-Serie
Seit dem Sandy-Bridge-Prozessor hat Intel den Referenztaktgenerator vom Mainboard in die CPU verlagert, so dass eine Übertaktung des BCLK-Systemtakts um wenige hundert MHz bereits massive Instabilitäten im System verursachen kann. Für Performance-Enthusiasten bietet Intel aber auch die günstigeren Prozessoren der K-Serie mit freigeschaltetem Takt-Multiplikator. Es ist hierbei auch wichtig zu wissen, dass der Betrieb außerhalb der Spezifikation durch Erhöhen des CPU-Taktes bzw. der Spannung zu Instabilitäten, Datenverlust und permanenten
Hardwareschäden führen kann. Shuttle lehnt jede Verantwortung und Haftung für Schäden ab, die hieraus entstehen.

Single-Chip Chipsatz: Intel Z68 Express
Das Design der neuen Core i3/i5/i7 Prozessoren macht die traditionelle Northbridge von älteren Chipsatz-Designs überflüssig. Daher besteht der beim Shuttle XPC Barebone SZ68R5 verwendete Controller Hub (PCH) der Intel 6-Series "Cougar Point" Familie nur aus einem einzigen Chip, welcher auch die Controller für Festplatten, Netzwerk, PCIe-Links, Input/Output integriert. Intels Z68 Chipsatz kombiniert die Vorteile des P67 Chipsatzes (System-Tuning) und H67 (visuelle Vorteile) und unterstützt zusätzlich die Intel® Smart Response Technologie ("SSD Caching").

Intel® Smart Response Technologie (SRT / "SSD Caching")
Das Shuttle XPC Barebone SZ68R5 unterstützt die lang ersehnte Intel Smart Response Technologie, mit der man ein SATA Solid State Laufwerk (SSD, bis zu 60GB) als Zwischenspeicher für eine herkömmliche Festplatte (HDD) einsetzen kann. Es verwendet intelligentes Blockbasierendes Zwischenspeichern von oft verwendeten Programmen um die System-Performance und Reaktionszeit zu beschleunigen. Als Resultat erscheint dem Anwender sein System so schnell, als würde er nur mit einer SSD arbeiten, wobei sich die Geschwindigkeit gegenüber einem reinen Festplattensystem um ca. 60% steigert (PC Mark Vantage Suite). SRT ist im Gerätetreiber und der Mainboard-Firmware implementiert und kann aktiviert werden, wenn der Festplatten-Controller für den RAID-Modus (nicht AHCI oder IDE) konfiguriert wurde.

2x Mini-Karten Steckplätze
SZ68R5 verfügt über zwei -Steckplätze. Ein Steckplätz unterstützt eine Mini-PCI-Express-Steckkarte mit halbem Standardmaß und ist für entsprechende Wireless-LAN-Adapter gedacht. Der zweite Steckplatz unterstützt mSATA-Karten (Mini Serial ATA), womit die neue Generation von Solid State Drives (SSD) unterstützt werden, die im Format einer kompakte Mini-PCIe-Karte erhältlich sind.
Fotos: halblange WLAN-Karte (links) und mSATA SSD-Karte (rechts).

PCI-Express V2.0 für schnelle Grafikkarten
Das Shuttle XPC Barebone SZ68R5 kommt mit einem PCI-Express-V2.0-Steckplatz mit bis zu 16GB/s Datendurchsatz, was doppelt so viel ist wie noch bei PCI-Express Version 1.0. Somit steht viel Potential für neueste Grafikkarten zur Verfügung, wobei dieser Standard abwärtskompatibel ist.

Unterstützt Dual-Slot Grafikkarten
Das Shuttle XPC Barebone SZ68R5 bietet trotz seiner geringen Abmessungen genügend Platz für eine PCI-Express Grafikkarte mit doppelter Slotbreite. Detailierte Informationen über kompatible
Grafikkarten finden Sie in der Support-Liste.

80 PLUS BRONZE zertifiziertes Netzteil mit 500W
Das Shuttle XPC Barebone SZ68R5 ist mit einem 500W-Netzteil ausgestattet, das zusammen mit vielen der neuesten Grafikkarten und Core i3/i5/i7 Prozessoren problemlos zusammenarbeitet. Das 80-PLUS-Bronze-Logo deutet auf den besonders hohen Wirkungsgrad von mindestens 82/85/82% bei 20/50/100% Auslastung hin, wodurch im Vergleich zu anderen Netzteilen weniger Hitze entsteht, was Kosten spart und die Lebensdauer verlängert. Zusätzlich verfügt das Netzteil über einen 50mm-Lüfter. Dieser erzeugt den gleichen Luftstrom mit geringerer Drehzahl im Vergleich zu anderen Mini-Netzteilen mit 40mm.

PCI-Express v2.0 4X Steckplatz
SZ68R5 bietet zwei PCI Express Steckplätze: PCIe 16X für Grafikkarten und PCIe 4X für weitere Erweiterungskarten. Der PCIe 4X Steckplatz ermöglicht die vierfache Geschwindigkeit für entsprechende High-Performance-Karten wie SSDs-, Multiport-Netzwerk- oder Highspeed-Adapter-Karten mit Anschlüssen für USB 3.0 oder External-Serial-ATA 6 Gb/s. Darüber hinaus ist der PCIe 4X-Steckplatz abwärts-kompatibel zu PCIe 1X.

4x USB 3.0
Das Shuttle XPC Barebone SZ68R5 bietet vier USB 3.0 Anschlüsse (2xvorne und 2x hinten) neben sechs weiteren USB 2.0 Anschlüssen. USB 3.0 kann Daten mit einer Geschwindigkeit von bis zu 5.0 Gbit/s (640 Mbytes/s) übertragen, was der zehnfachen Geschwindigkeit von USB 2.0 entspricht. USB 3.0 ist abwärtskompatibel zu USB 2.0. Auf den ersten Blick offenbaren USB 3.0 Anschlüsse keinen Unterschied zu ihren USB 2.0 Vorgängern, aber es sind 5 Kontakte hinzugekommen, die sich weiter im Inneren der Anschlussbuchse befinden. Während USB 2.0 die
angeschlossenen Komponenten mit maximal 500mA versorgen kann, liefert USB 3.0 bis zu 900mA, was insbesondere für mobile Festplatten interessant ist. USB 3.0 verfügt außerdem über bessere Stromspareigenschaften im Leerlauf.

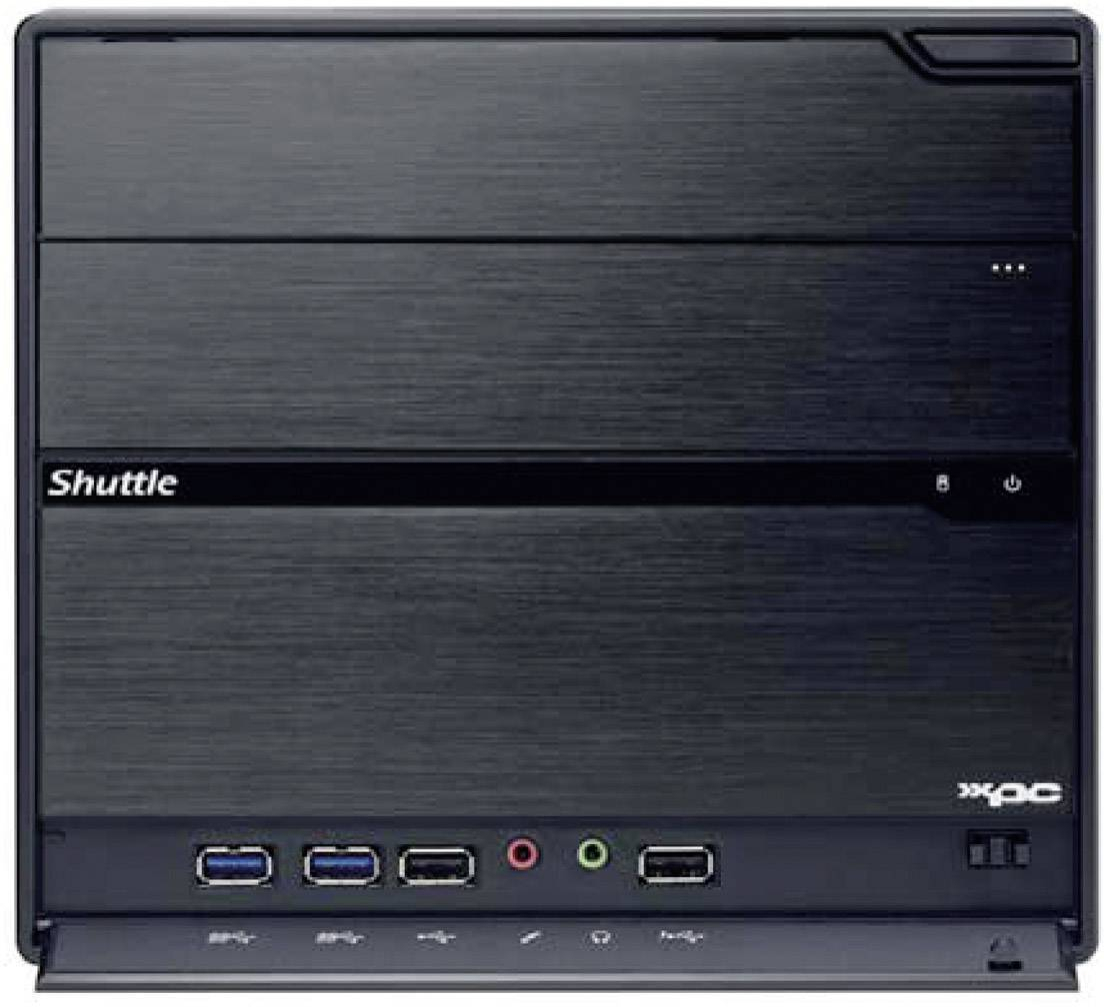

USB-Port mit Schnelllade-Funktion für Apple iPhone/iPad
Der rechte USB-Anschluss am Frontpanel des Shuttle XPC Barebones SZ68R5 (mit Blitz-Symbol) bietet neben der gewöhnlichen USB-Funktion zustätzlich eine Schnelllade-Funktion für mobile Apple-Geräte. Laden Sie Ihr Apple iPhone/iPad hiermit genauso schnell auf wie mit Ihrem Ladegerät. Diese Ladefunktion ist selbst dann verfügbar, wenn der PC ausgeschaltet ist. Sie können also das mobile Gerät nach der Daten-Synchronisierung am ausgeschalteten PC angeschlossen lassen und der Ladevorgang ist in kurzer Zeit abgeschlossen.

SATA rev. 3.0 mit bis zu 6 Gbit/s Geschwindigkeit
Das Shuttle XPC Barebone SZ68R5 verfügt auf dem Mainboard über zwei Serial ATA Anschlüsse der Revision 3.0 mit bis zu 6 Gbit/s Datenübertragungsrate, womit sich die maximale Geschwindigkeit gegenüber SATA 2.0 verdoppelt hat. Dieser Vorteil zahlt sich insbesondere bei der Verwendung der neuen Generation von Solid State Drives (SSDs) aus, die dann mit voller Geschwindigkeit arbeiten können. Auch bei Datentransfers aus dem Festplatten-Cache können Anwender von dieser neuen Schnittstelle profitieren.
