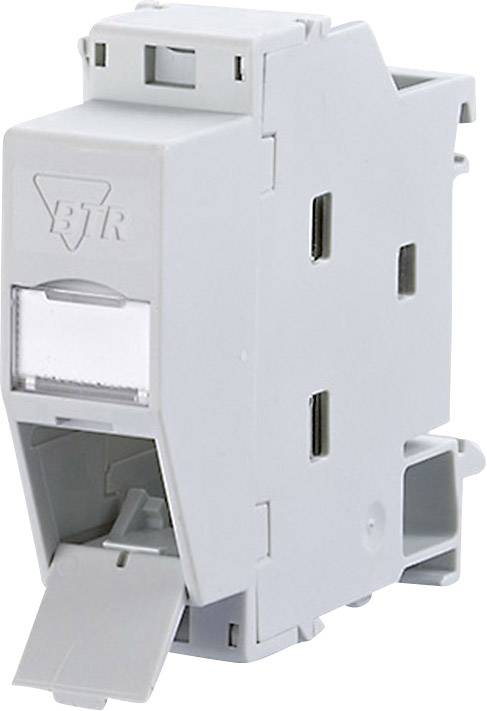

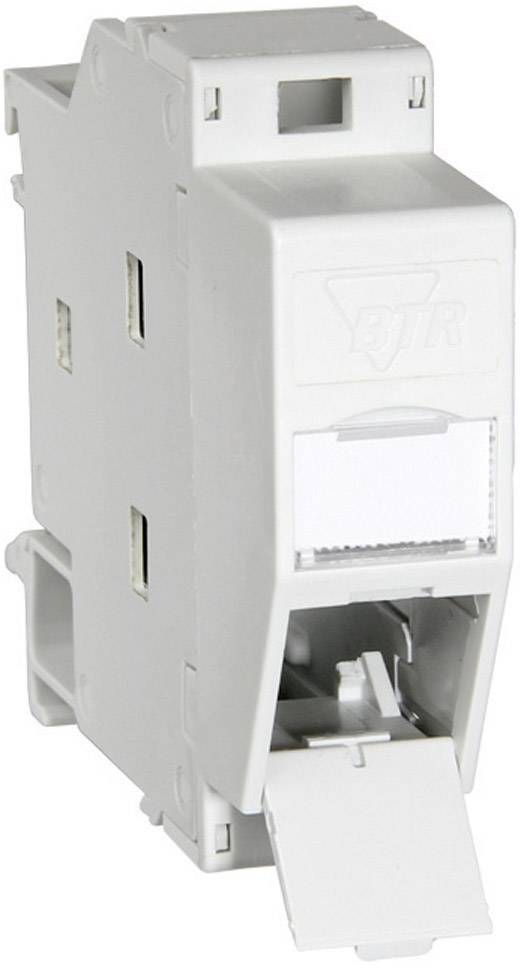

Btr Cat 6 Netzwerkdose für Hutsch. Unbes.

Überblick

Montage auf Tragschiene TH35 nach DIN EN 60715
Kabelzugang variabel 45° von oben oder unten möglich, Steckrichtung 45° nach unten geneigt
Integrierte Staubschutzklappe

Beschreibung

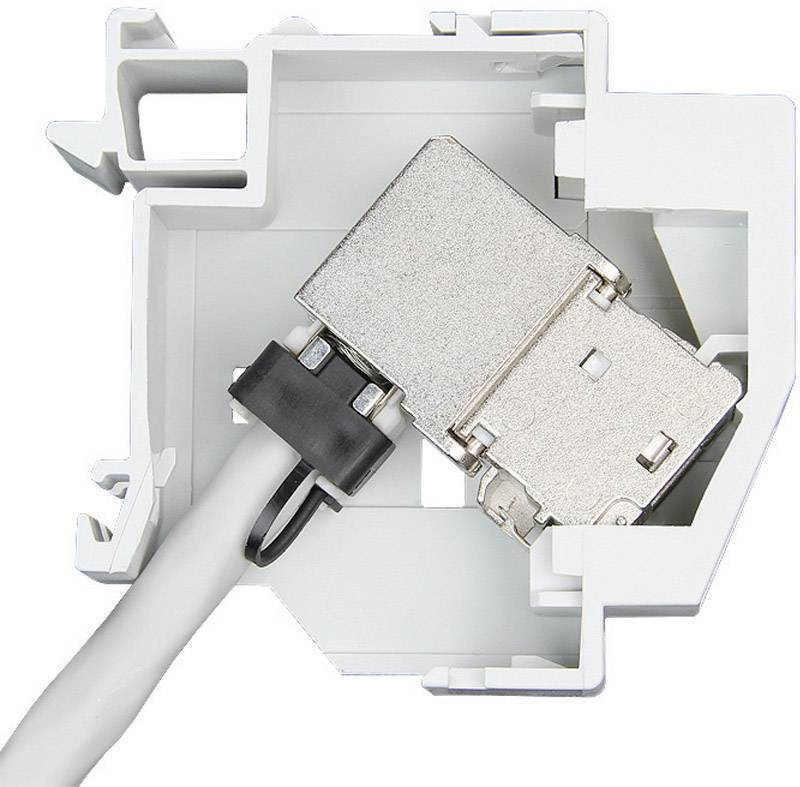

Netzwerkdose in Form eines Sicherungsautomaten. Der Buchseneinsatz ist vollständig geschirmt und für CAT 6 zugelassen. Die Dose wird wie ein Sicherungsautomat auf Standard-Hutschienen montiert. Steckrichtung 90º zur Hutschiene. Kabelzuführung von oben oder unten. Um die Kabelzuführungsrichtung zu ändern wird nur das Unterteil des 2-teiligen Gehäuses gedreht und wieder auf die TH35-Tragschiene aufgerastet. Im Modul REGplus IP20 können alle Anschlussmodule in Modulbauform verwendet werden. Bei Einbau als Gerät der Schutzklasse I erfolgt der Potentialausgleich über ein integriertes Potentialausgleichsblech direkt über die Tragschiene. Die Tragschiene ist über entsprechende Maßnahmen in den Gebäudepotentialausgleich zu integrieren. Das Gerät ist durch eine Abdeckung vor direkter Berührung geschützt. Bei Montage in schutzisolierten Verteilern bleibt die Schutzklasse II somit bestehen. Hierfür muss das Potentialausgleichsblech entfernt werden.

Eigenschaften

Die Baubreite von 1TE ermöglicht den Einbau von bis zu 12 REGs in Standard-Elektroverteiler
Geeignete Module bei Kabelzugang 45° von oben: Cat 6 A Modul 180°, E-DAT Modul 8(8), und E-DAT Modul Kupplung 180°
Geeignete Module bei Kabelzugang 45° von unten: Cat 6 Amodul 270° und E-DAT Modul Kupplung 90°
Modul Cat5e und Cat 6, OpDAT Modul LC-D und ST sowie Koax Module
Nicht geeignet für Module in Keystone-Bauform und Cat 6 A Modul 90°

Hinweise:
Nicht geeignet für Module in Keystone-Bauform und Cat 6 A Modul 90°.
