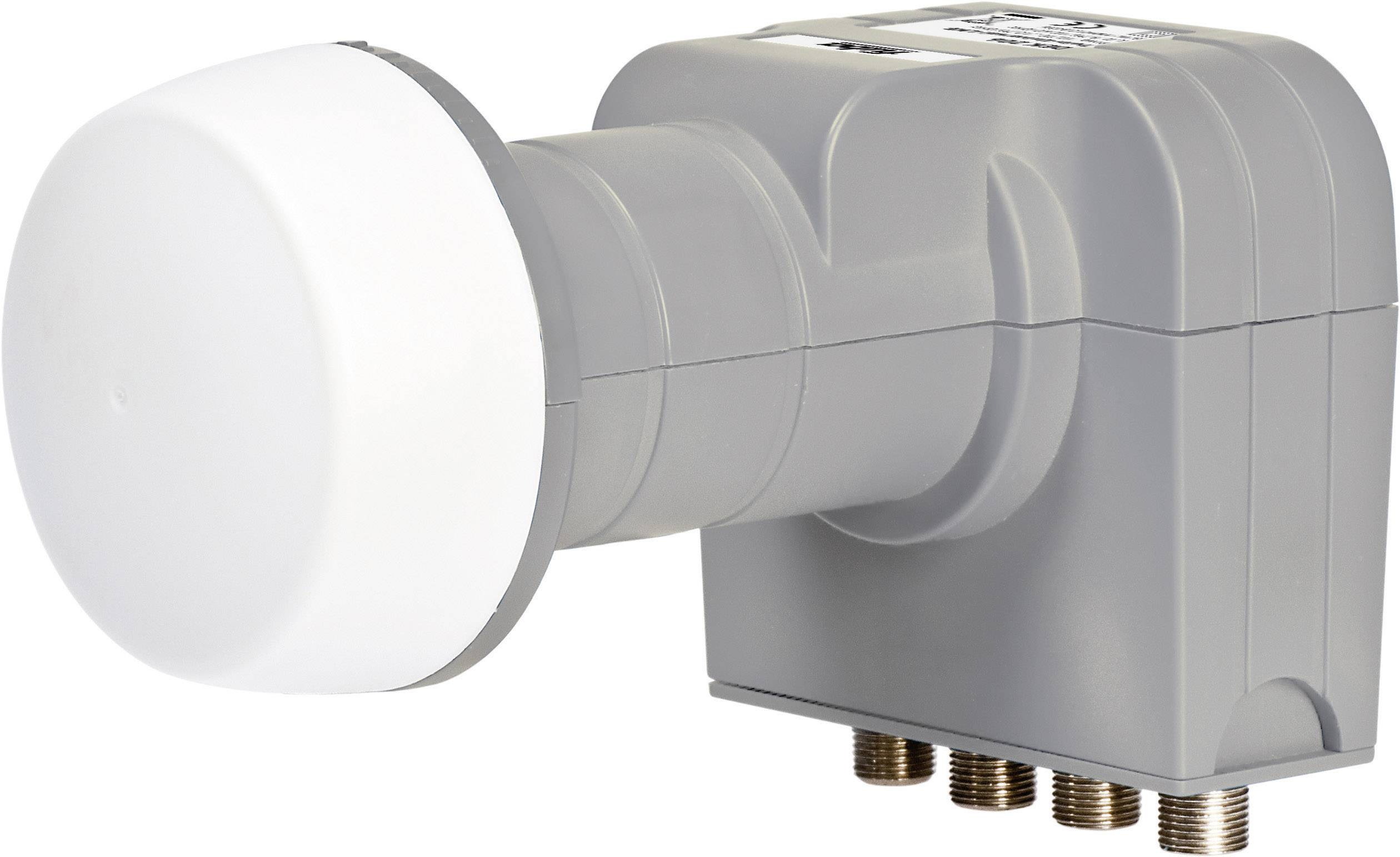

Fuba Quattro-Universal LNB

Überblick

Für analogen-, digitalen-, HDTV- sowie 3D Empfang geeignet

Beschreibung

Zukunftssicher mit Fuba HighEnd-LNBs, entwickelt zum Empfang von analogen und digitalen SAT-Signalen, besonders geeignet für HDTV-und 3D-Programme. Die HP-Versiegelung und der Spritzwasserschutz garantieren lange Lebensdauer.
Dieses LNBs bietet ausgereifte Technologie für beste Bild- und Tonqualität. Sie decken alle derzeitigen Empfangsmöglichkeiten und -gegebenheiten für analoge und digitale Programme ab. Das geringe Rauschmaß und die hohe Systemgüte garantieren mit allen Fuba-Satellitenantennen exzellente Empfangsqualität.
Das Quattro-LNB eignet sich optimal für den Betrieb in Mehrteilnehmer-Anlagen mit Multischaltern
(SMATV-Anlagen) oder Kopfstellen (Signalumsetzer-Anlagen). Durch das geringe Rauschmaß und die hohe Systemgüte garantiert das DEK 406, mit allen Fuba Satelliten-Antennen, dauerhaft exzellente Empfangsqualität und jahrelang störungsfreien Betrieb.
Die selektiven Ausgänge des LNBs sind mit den Abkürzungen LOW/V (Vertikal Low), HIGH/V (Vertikal High), HIGH/H (Horizontal High) und LOW/H (Horizontal Low) gekennzeichnet.

Universal Quattro-LNB:
Das LNB verfügt über 4 Ausgänge je einem der Signale: horizontal, vertikal, Low- und High-Band. Sie können hier keine SAT-Receiver direkt anschließen! Zur Funktion ihrer SAT-Anlage wird ein zusätzlicher digitaler Multischalter benötigt der alle 4 Signale auf alle SAT-Ausgangsanschlüsse verteilt. An diese Multischalter-Ausgänge werden dann die SAT-Receiver angeschlossen. Die Umschaltung der Bänder erfolgt über das 22 kHz Signal des Receivers und die Signalebenen über die Versorgungsspannung des LNB (14 V/ 18 V) die vom Receiver zum Multischalter gesendet wird.

Eigenschaften

Eingangsfrequenz: 10,7 - 12,75 GHz · Ausgangsfrequenz: 950 - 2150 MHz · Spannung 11 - 24 VDC · Steuerung: H/V 14 - 18 V · Wetterschutzgehäuse · System-Güteklasse 1.

Hinweise:
Zum Betrieb eines Quattro-LNB wird meist ein Multischalter benötigt.

Lieferumfang

Quattro-LNB.

Stichwörter

fuba , DEK406

Technische Daten

Downloads zum Produkt

Datenblatt (Version 1)
