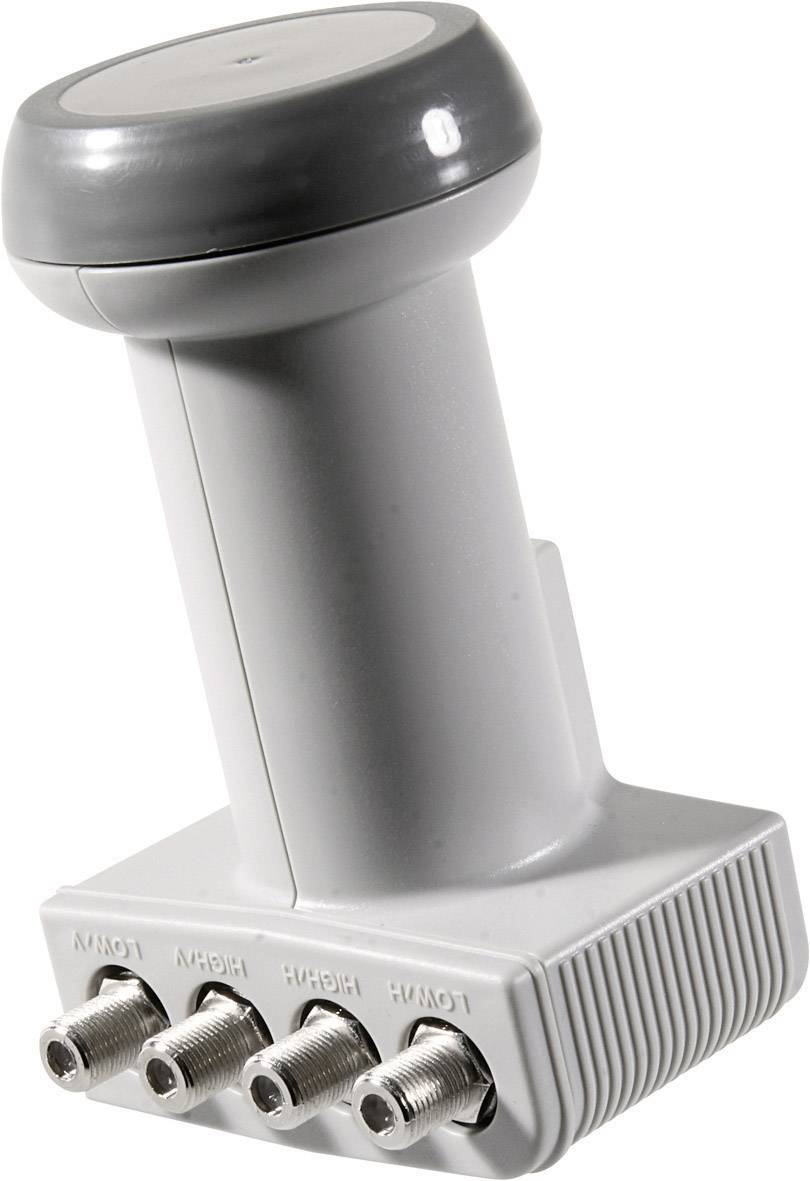

Schwaiger Universal-Quattro-Lnb Hellgrau

Überblick

Vollständig gekapseltes Alu-Druckguss-Gehäuse
Herausziehbarer F-Wetterschutz
Für Multischalteranlagen
3D- und HDTV-tauglich

Beschreibung

Universal-Quattro-Empfangssystem für den Aufbau von digitaltauglichen Mehrteilnehmer-SAT-Anlagen in Verbindung mit Multischaltern.

Universal Quattro-LNB:
Das LNB verfügt über 4 Ausgänge je einem der Signale: horizontal, vertikal, Low- und High-Band. Sie können hier keine SAT-Receiver direkt anschließen! Zur Funktion ihrer SAT-Anlage wird ein zusätzlicher digitaler Multischalter benötigt der alle 4 Signale auf alle SAT-Ausgangsanschlüsse verteilt. An diese Multischalter-Ausgänge werden dann die SAT-Receiver angeschlossen. Die Umschaltung der Bänder erfolgt über das 22 kHz Signal des Receivers und die Signalebenen über die Versorgungsspannung des LNB (14 V/ 18 V) die vom Receiver zum Multischalter gesendet wird.

Eigenschaften

Auch zur Verwendung bei Multifeedanlagen geeignet · Zusätzlicher Wetterschutz durch Übergehäuse aus witterungsbeständigem Kunststoff · Ausgänge: 4 x F-Connector · Eingangsfrequenz: 10,70 - 11,70 GHz (L), 11,70 - 12,75 GHz (H) · Ausgangsfrequenz: 950 - 2150 MHz · Entkopplung: 20 dB · Oszillatorfrequenz LOF: 9,75 GHZ low / 10,6 GHz high · Feedaufnahme: 40 mm · Polarisationsentkopplung: 25 dB · Steuerfunktionen 0 KHz low, 22 KHz high · Spannungsversorgung vertikal 10.5 - 14.0 V / horizontal 16.0 - 19.0 V· Stromaufnahme: 220 mA (typ.).

Lieferumfang

Quattro-LNB + Kurzanleitung auf der Blisterkarte.

Stichwörter

Schwaiger , FLS994
