Schwaiger Universal Single-Lnb Ziegelrot

Überblick

Vollständig gekapseltes Alu-Druckguss-Gehäuse
Herausziehbarer F-Wetterschutz
Für 1 Teilnehmer-Anlagen
3D- und HDTV-tauglich

Beschreibung

Universal-Single-Empfangssystem für den Aufbau von analogen und digitaltauglichen Einteilnehmer-SAT-Anlagen.

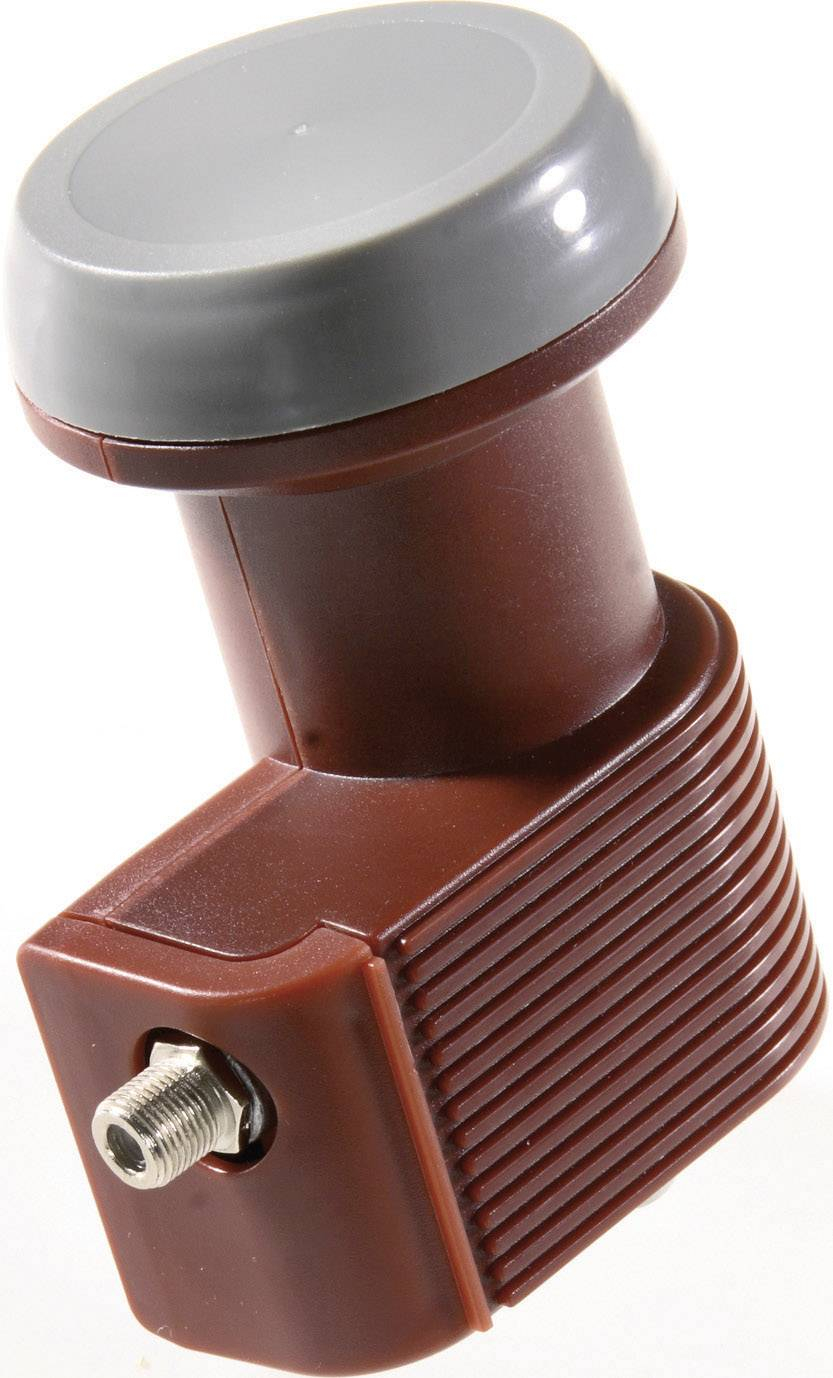

Universal Single-LNB:
Zum direkten Anschluss eines SAT-Receivers.
Das LNB hat einen Ausgang mit horizontalen, vertikalen, Low- und High-Band Signal.
Die Umschaltung der Bänder erfolgt über das 22 kHz Signal des Receivers und die Signalebenen über die Versorgungsspannung des LNB (14 V/ 18 V).

Eigenschaften

Auch zur Verwendung bei Multifeedanlagen geeignet · Zusätzlicher Wetterschutz durch Übergehäuse aus witterungsbeständigem Kunststoff · Ausgänge: 1 x F-Connector · Eingangsfrequenz: 10,70 - 11,70 GHz (L), 11,70 - 12,75 GHz (H) · Ausgangsfrequenz: 950 - 2150 MHz · Entkopplung: 20 dB · Oszillatorfrequenz LOF: 9,75 GHZ low / 10,6 GHz high · Feedaufnahme: 40 mm · Polarisationsentkopplung: 20 dB · Polarisationsumschaltung: vertikal 14 V / horizontal 18 V · Steuerfunktionen : vertikal 11,5 - 14,5 V / horizontal 15,5 - 19 V · Stromaufnahme: 130 mA (typ.).

Lieferumfang

LNB + Kurzanleitung auf der Blisterkarte.

Stichwörter

Schwaiger , FLS991R
