Überblick
Für 1 Satelliten + terrestrisches Signal
Für 16 Teilnehmer

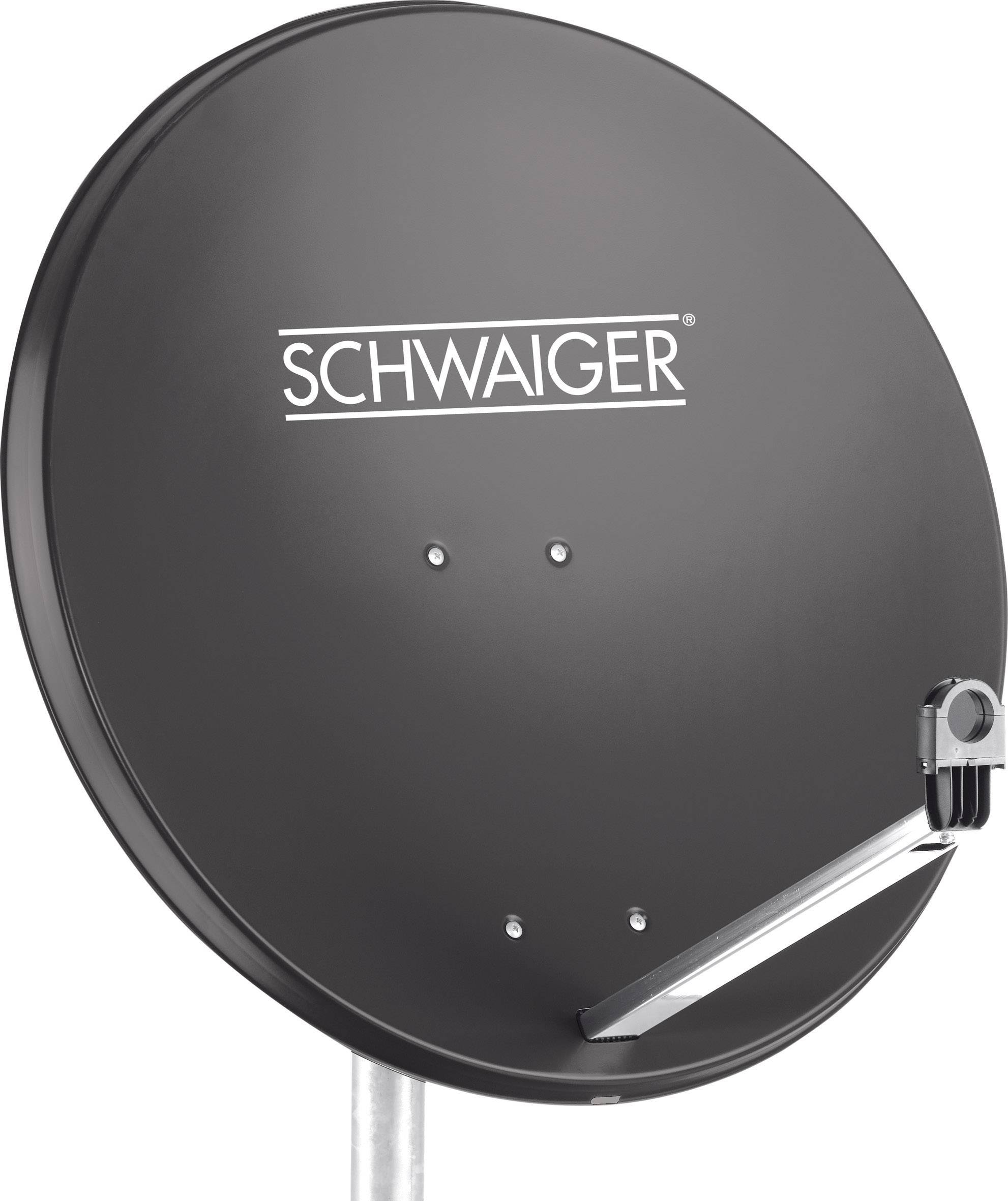

80 cm SAT-Spiegel Anthrazit
Beschreibung
SAT-Anlage für bis zu 16 Teilnehmer. Sie können unaghängig voneinander sowohl die analoge als auch die digitale Programmvielfalt geniessen. Das SAT-Signal und zusätzlich ein TV-/Radio-Signal einer terrestrischen Antenne werden über einen Multischalter auf 16 Ausgänge verteilt.
Hier eine Auswahl von Satellitenpositionen empfangbarer TV-Satelliten für Europa:
Eutelsat W3A, 7° Ost, ab Spiegeldurchmesser 80 cm
Eutelsat (Hot Bird), 13° Ost ab Ø 60 cm
Eutelsat W3C, 16° Ost, ab Ø 65 cm
Astra, 19.2° Ost, ab Ø 35 cm
Astra, 23.5° Ost, ab Ø 50 cm
Astra/Eurobird, 28.5° Ost, ab Ø 60 cm
Arabsat 3A, 26° Ost, ab Ø 90 cm
Hellas Sat, 39° Ost, ab Ø 70 cm
Türksat, 42° Ost, ab Ø 90 cm.
Die angegebenen Spiegeldurchmesser sind Mindestangaben, bei denen noch keine Schlechtwetterreserve berücksichtigt wurde. Außerdem wurde davon ausgegangen das Sie ausschließlich digitale Programme empfangen wollen. Nehmen Sie im Zweifelsfall eine Spiegelgröße höher um den entsprechenden Satelliten störungsfreier zu empfangen.
Eigenschaften

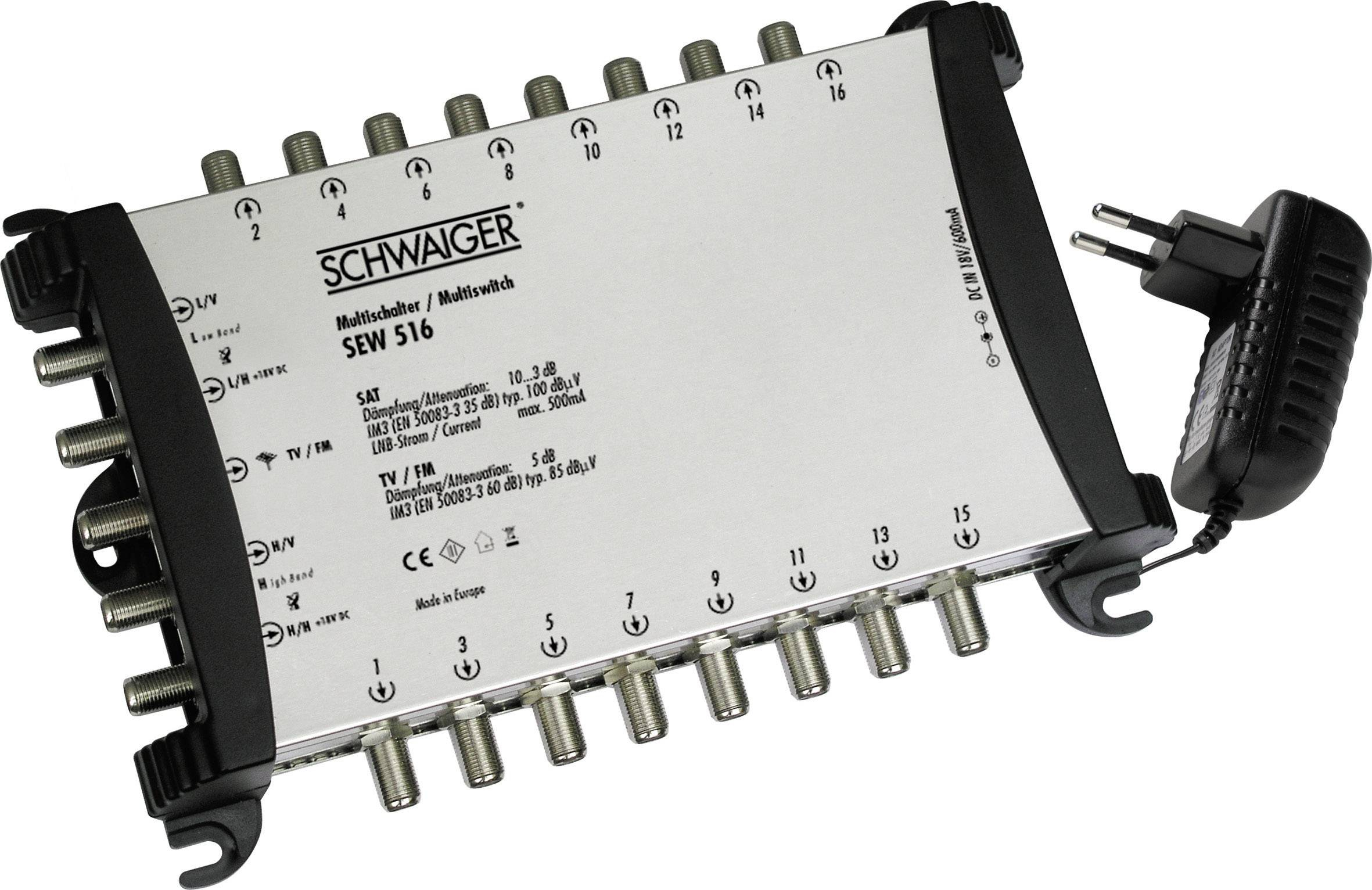

SAT-Multischalter 5 auf 16 · Verteilt einen Quattro-LNB auf bis zu 8 Ausgänge unabhängig voneinander · Einspeisemöglichkeit von terrestrischen Signalen (z. B. für Regionalprogramme) · Externes Steckerschaltnetzteil ·
Daten Multischalter: · Eingänge: 8 (F-Connectoren) · Ausgänge: 16 (F-Connectoren) · Frequenzbereich: 950 - 2150 MHz
Verstärkung: 1 dB (typ.) · Entkopplung: Sat/Sat 30 dB (typ.), SAT / terr. 40 dB · TV / Rundfunk · Eingänge: 1 ( F-Connector ) · Frequenzbereich: 47 - 862 MHz · Durchgangsdämpfung: 2 dB (typ.) · Entkopplung terr./Sat: 20 dB ( typ.) · Allgemein · Stromversorgung (für LNB) max. 1200 mA · Ausgangspegel SAT: IM3 EN 50083-3 35 dB 100 dBµV (typ.) · Ausgangspegel Terr.: IM3 EN 50083-3 60 dB 83 dBµV (typ.).
Lieferumfang

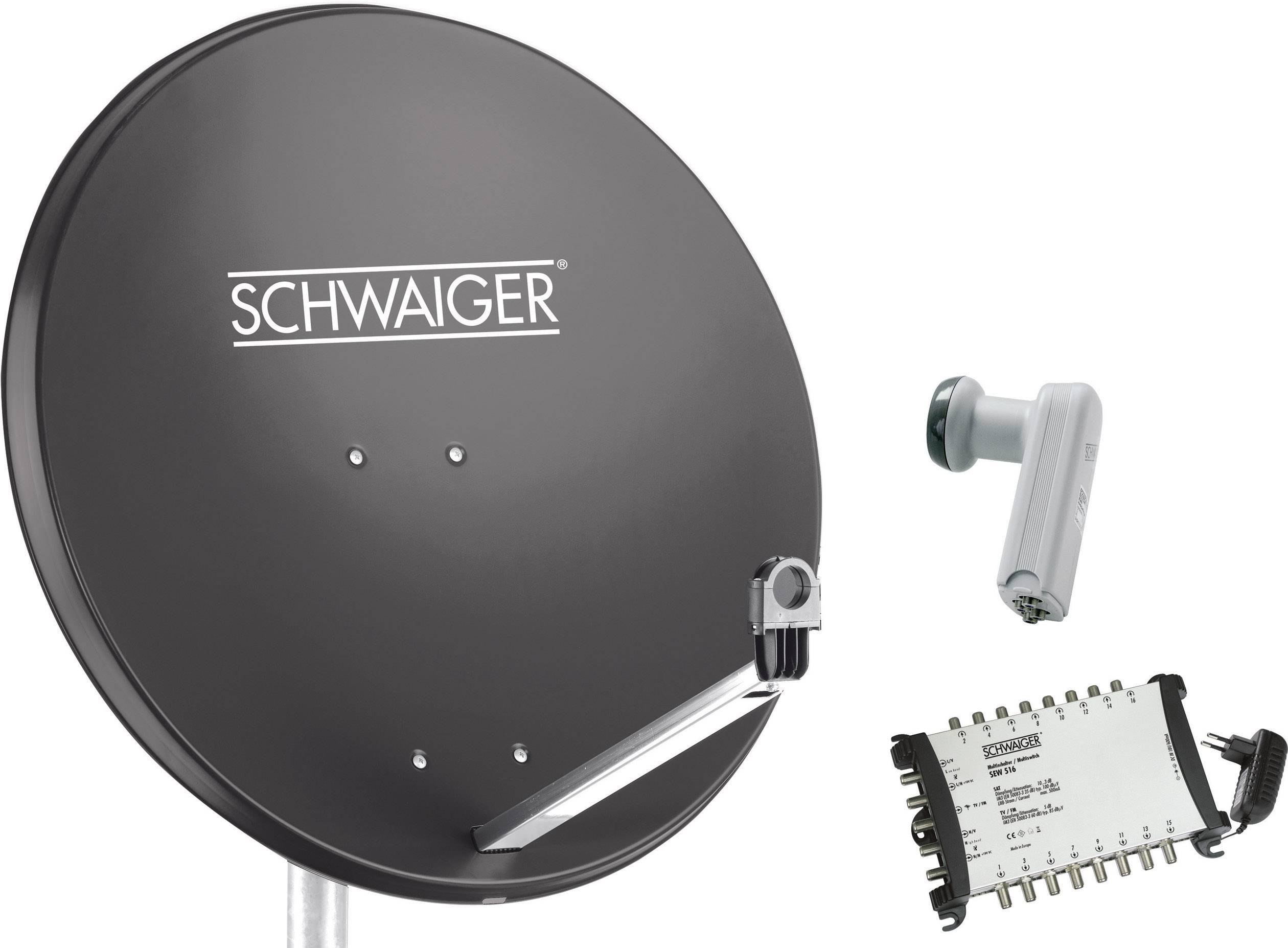

80 cm Spiegel + Universal Quattro-LNB + Steckernetzteil + 5/16 Multischalter.
Stichwörter
Schwaiger , sat schüssel , sat spiegel,sat ausseneinheit , sat antenne , sat anlage
|
Technische Daten
| Farbe
:
|
Anthrazit |
| Marke
:
|
SCHWAIGER |

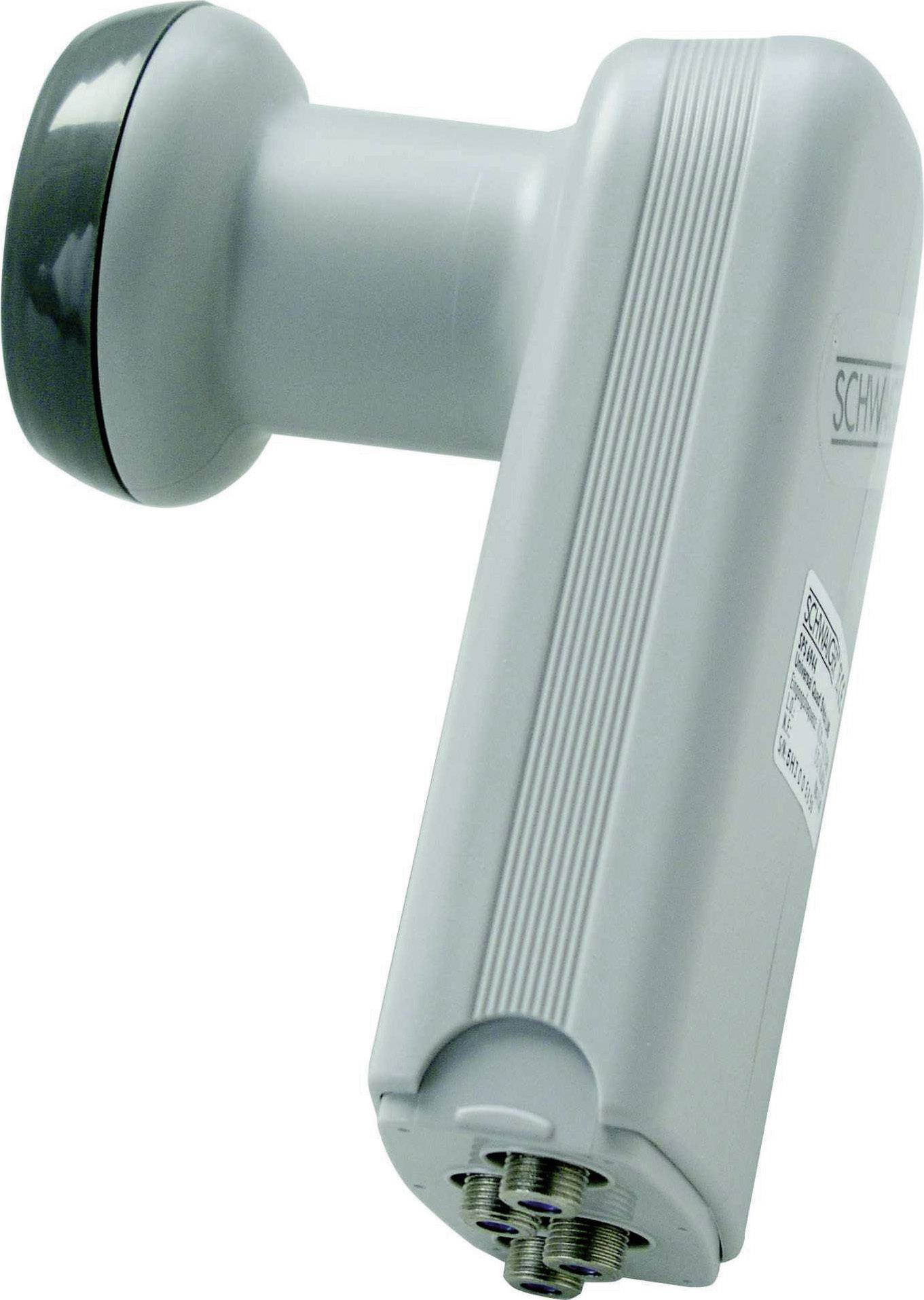

| LNB
:
|
Quattro-LNB (ohne Switch) |
| Multischalter
:
|
5/16 |
| Spiegel-Ø
:
|
75 x 85 cm |

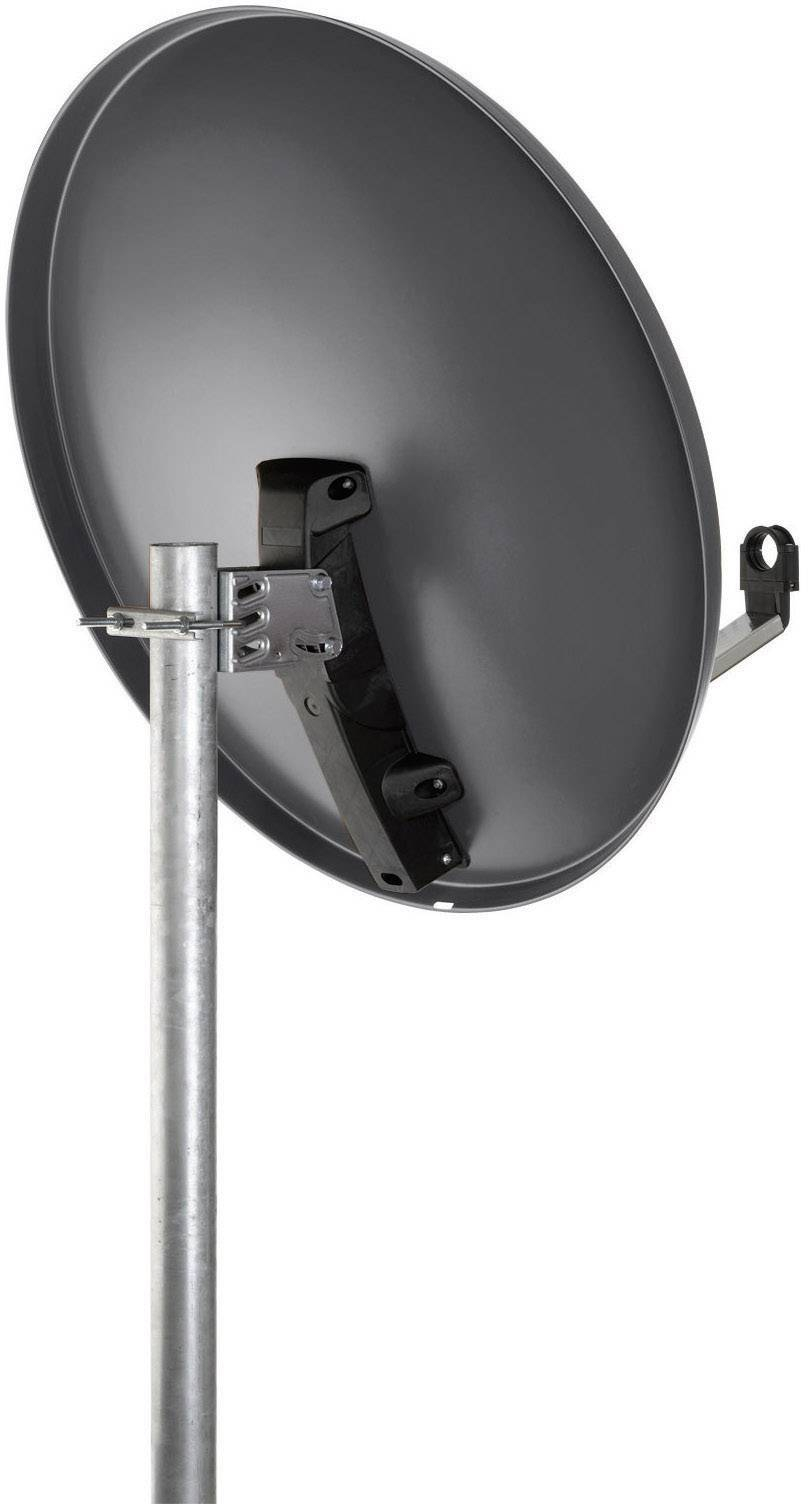

| Masthalterung
:
|
32 - 76 mm |
| Teilnehmer
:
|
16 |
| Satelliten
:
|
1 |
