Überblick
Für 1 Satelliten + terrestrischer Eingang
Für 6 Teilnehmer

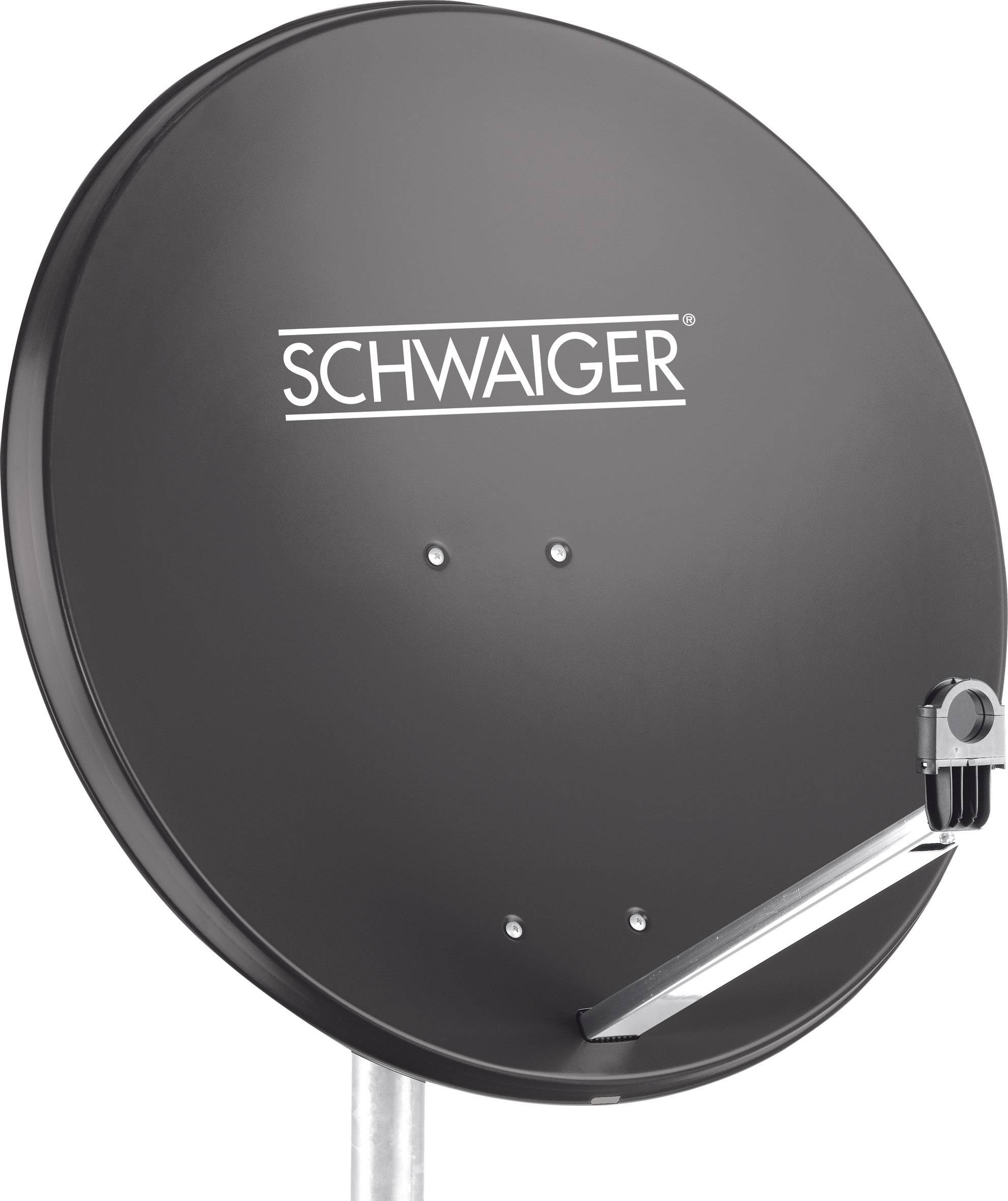

80 cm SAT-Spiegel Anthrazit
Beschreibung
Mit dieser SAT-Anlage können bis zu 6 Teilnehmer unaghängig voneinander sowohl die analoge als auch die digitale Programmvielfalt geniessen. Sie können den SAT-Spiegel auf einen Satelliten ausrichten. Das SAT-Signal und zusätzlich ein TV-/Radio-Signal einer terrestrischen Antenne werden über einen Multischalter auf 6 Ausgänge verteilt.
Hier eine Auswahl von Satellitenpositionen empfangbarer TV-Satelliten für Europa:
Eutelsat W3A, 7° Ost, ab Spiegeldurchmesser 80 cm
Eutelsat (Hot Bird), 13° Ost ab Ø 60 cm
Eutelsat W3C, 16° Ost, ab Ø 65 cm
Astra, 19.2° Ost, ab Ø 35 cm
Astra, 23.5° Ost, ab Ø 50 cm
Astra/Eurobird, 28.5° Ost, ab Ø 60 cm
Arabsat 3A, 26° Ost, ab Ø 90 cm
Hellas Sat, 39° Ost, ab Ø 70 cm
Türksat, 42° Ost, ab Ø 90 cm.
Die angegebenen Spiegeldurchmesser sind Mindestangaben, bei denen noch keine Schlechtwetterreserve berücksichtigt wurde. Außerdem wurde davon ausgegangen das Sie ausschließlich digitale Programme empfangen wollen. Nehmen Sie im Zweifelsfall eine Spiegelgröße höher um den entsprechenden Satelliten störungsfreier zu empfangen.
Eigenschaften
SAT-Multischalter 5 auf 6 · Verteilt einen Quattro-LNB auf bis zu 6 Ausgänge unabhängig voneinander · Einspeisemöglichkeit von terrestrischen Signalen (z. B. für Regionalprogramme) · Externes Steckerschaltnetzteil · Daten Multischalter: · Eingänge SAT: 4 x ( F-Connectoren) · Ausgänge: 6 x (F-Connectoren) · Frequenzbereich: 950 - 2150 MHz · Durchgangsdämpfung : 10 - 3 dB (typ.) · Ausgangspegel IM3: 100 dBµV · Ausgangs-Entkopplung: 25 dB · TV / Rundfunk · Eingänge: 1x (F-Connector) · Frequenzbereich: 47 - 862 MHz · Durchgangsdämpfung: 5 dB (typ.) · Allgemein · Stromversorgung für LNB :max. 500 mA · Umschaltung H/V: 14,8 V · Umschaltung LNB 1/2: 0 / 22 kHz · Gewicht 404 g (ohne Netzteil) · Abmessungen 140 x 142 x 40 mm · Netzanschluß: 230 V ~/ max. 15 W · Betriebsumgebung: -10 °C bis +50 °C.
Lieferumfang

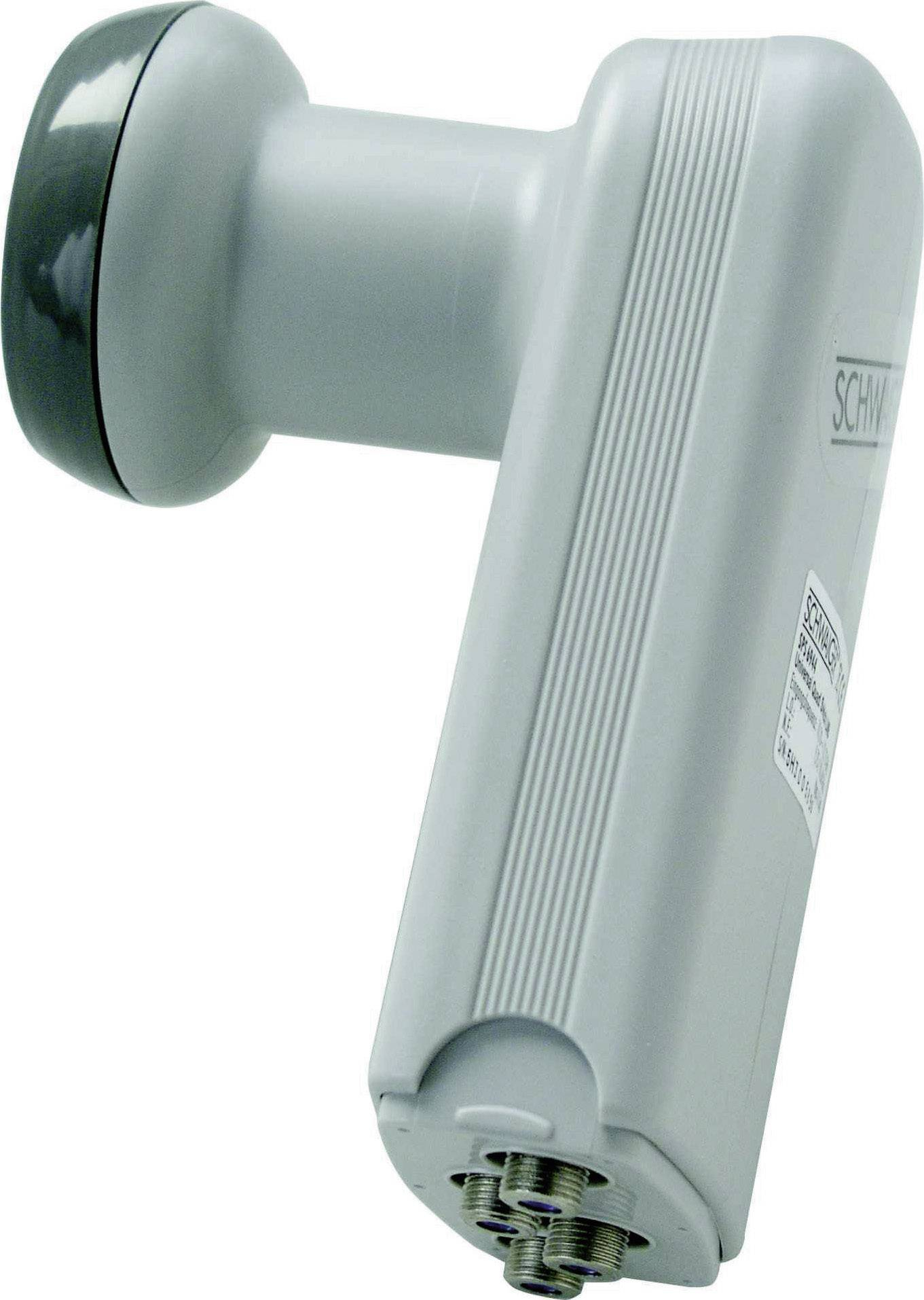

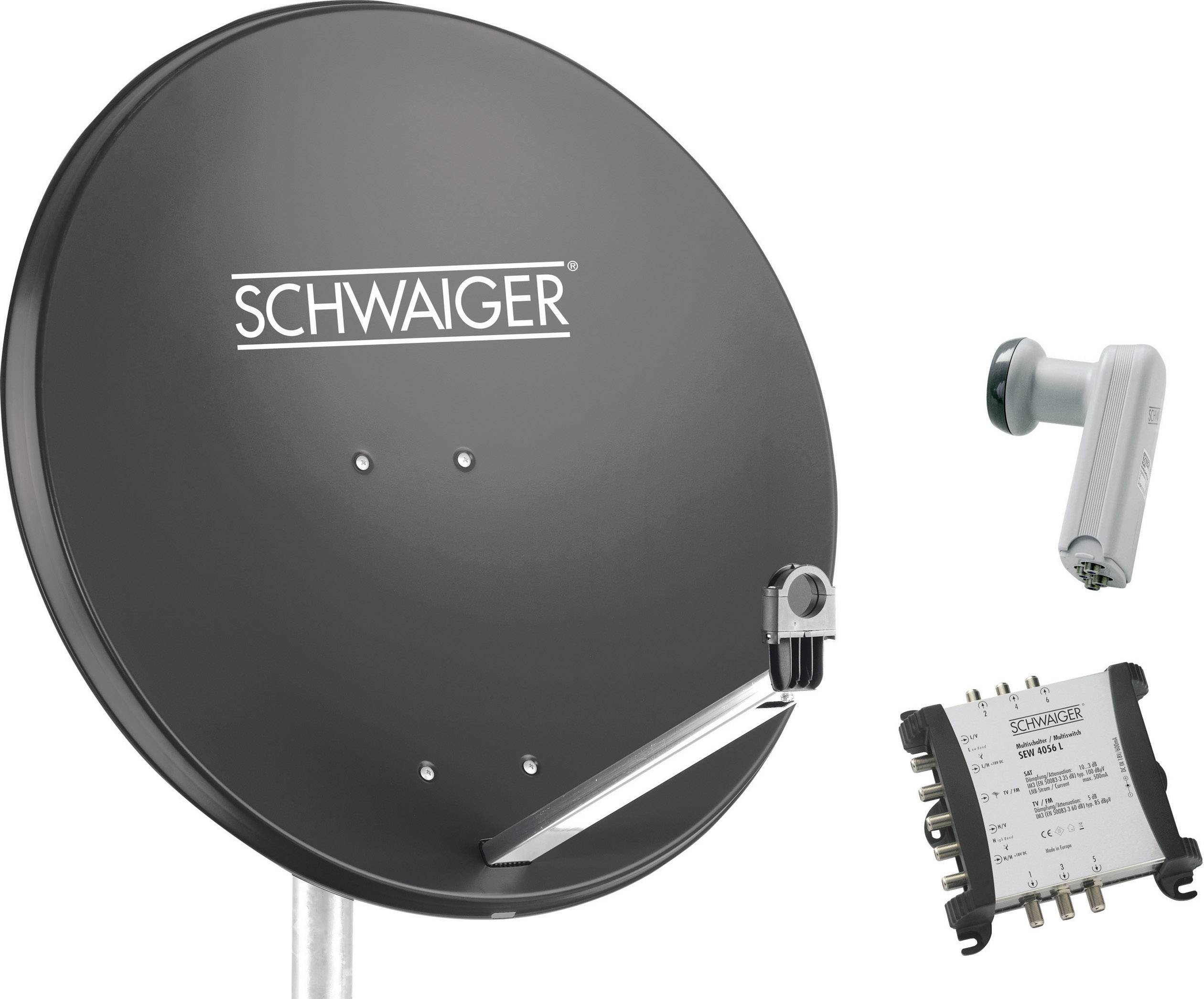

80 cm Spiegel + Universal Quattro-LNB + Steckernetzteil + 5/6 Multischalter.
Stichwörter
Schwaiger , sat schüssel , sat spiegel,sat ausseneinheit , sat antenne , sat anlage
|
Technische Daten
| Farbe
:
|
Anthrazit |
| Marke
:
|
SCHWAIGER |
| LNB
:
|
Quattro-LNB (ohne Switch) |
| Multischalter
:
|
5/6 |
| Spiegel-Ø
:
|
75 x 85 cm |

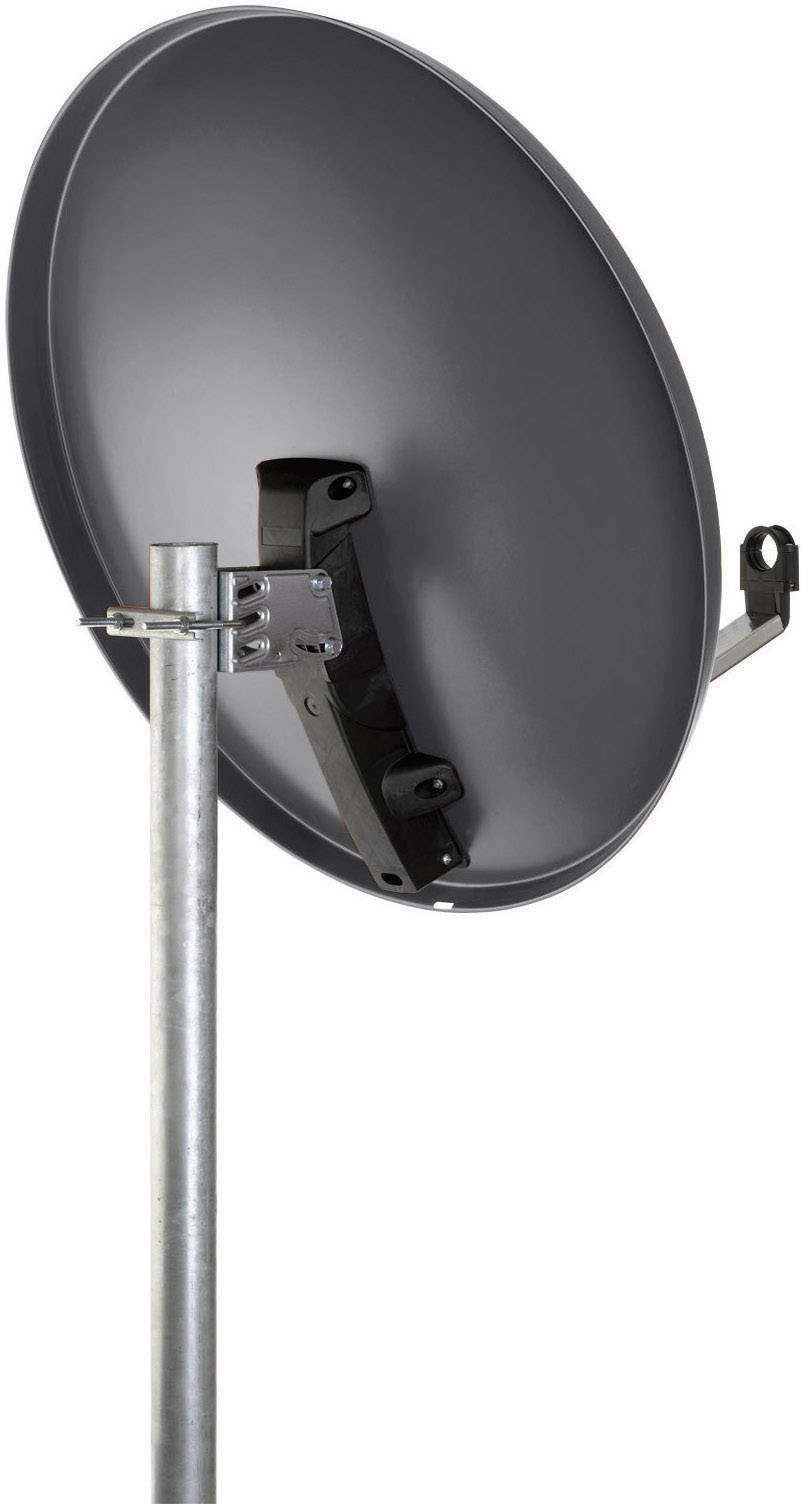

| Masthalterung
:
|
32 - 76 mm |
| Teilnehmer
:
|
6 |
| Satelliten
:
|
1 |
