Überblick
500 MSamples/sec (bis 100 Samples/Sec)
4096 Samples Speichertiefe/Kanal
36 Kanäle
2 Trigger Ebenen
Logi+ Windows Software
Sehr kostengünstiges Einsteigermodell

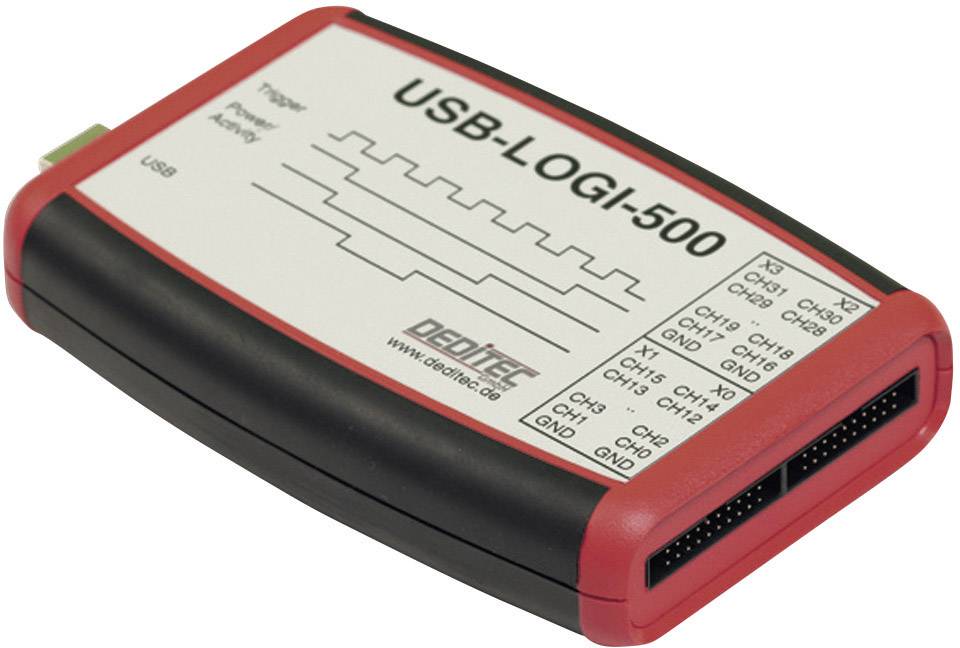

Deditec USB-LOGI-500 - PC USB Logikanalysator mit 500 MSamples/sec und 36 Kanälen
Momentan nicht bestellbar
Momentan nicht bestellbar
Produktbeschreibung
Beschreibung
Der USB-LOGI-500 Logik Analysator bietet die Möglichkeit den zeitlichen Verlauf von digitalen Signalen bildlich am Monitor darzustellen. Die Daten können mit einer Geschwindigkeit von maximal 500 MSamples/sec auf allen 36 Kanälen abgetastet werden. Im Lieferumfang ist die Software Logi+ enthalten, die ein einfaches Messen unter Windows ermöglicht.
Vielfältige Abtastraten / Zeitverhalten durch Messlinien
Die Auswahl der Abtastrate geschieht in 2-er bzw. 2,5er Schritten. Sogar eine Abtastrate von 100Hz ist hierbei möglich. Um das Analysieren der getätigten Messungen zu erleichtern, kann im Messverlauf mit den beiden Maustasten die rote Messlinie und die blaue Messlinie positioniert werden. In der oberen Statusleiste wird die Zeitdifferenz zwischen beiden Messlinien angezeigt.
Triggerung
Mit der Triggerbedingung wird der Zeitpunkt definiert, an dem der Logikanalysator seine Aufzeichnung beginnt. Der Benutzer kann in der linken Seite des Bildschirms zwei Triggerbdingungen einstellen. Für jeden Kanal kann als Triggerbedingung eine 0, 1 oder X (ignore) eingestellt werden. Für Flankenerkennungen sind die steigende Flanke, die fallende Flanke oder sogar beide Flanken wählbar.
Beide so eingestellten Triggerbedingungen können über ein separates Menü mit zahlreichen Verknüpfungen (auch untereinander) versehen werden. Das Ergebnis kann dann auch noch mit einem 16-Bit Zähler gezählt werden. So kann z.B. eingestellt werden, dass die Aufzeichnung erst nach dem tausendstem Auftreten der Triggerbedingung gestartet wird.
Pretrigger
Wollen Sie wissen, was vor dem Triggerereignis geschieht?
Mit dem einstellbaren Pretrigger kann man so im Bereich 1/8, 2/8, 3/8, 4/8, 5/8, 6/8, 7/8 den Zeitbereich konfigurieren, der vor dem eingestellten Triggerergebnis dargestellt wird.
Zoomen, Schnellpositionierung der Ansicht
Natürlich kann die Ansicht per zoom in und zoom out vergrössert/verkleinert werden. Per Menübefehl kann auch direkt ein Sprung zum Triggerzeitpunkt oder zu einer der beiden Messlinien durchgeführt werden. So gelangt man auch bei tiefen Zoom-Einstellungen schnell zur gewünschten Position.
Speichern, Laden, Drucken ...
Weitere Funktionen, wie das Speichern, Laden, Exportieren, Drucken runden die zahlreichen Funktionen von Logi+ ab.
Eigenschaften
Software mit Zoomfunktion, SPI/RS232 und CAN Interpreter, State-/Timing-Analyse und offener DLL · 2 Triggerebenen · USB 1.1 und 2.0 · Anschluss über 20pol. Steckverbinder.
